Perfil Longitudinal Y Secciones Transversales Topografía

Primero, entienda la pregunta Perfil Longitudinal y Secciones Transversales en topografía. Busque el significado de cada término. Reconozca que se refieren a representaciones del terreno.

Entendiendo el Problema

Identifique el objetivo. ¿Qué se busca? Generalmente, se busca representar el relieve a lo largo de una línea (perfil) y perpendicularmente a ella (secciones). Considere el contexto. ¿Es para un proyecto de carretera, un canal, o un edificio?

Distinga entre los datos de entrada y la salida deseada. Los datos de entrada usualmente son puntos con coordenadas (X, Y, Z). La salida son los gráficos del perfil longitudinal y secciones transversales.

Recopilación de Información

Obtenga los datos topográficos. Estos pueden ser de levantamientos de campo con estación total, GPS, o drones. Asegúrese de la calidad de los datos. Verifique la precisión y la cobertura del área de interés.

Investigue los métodos de levantamiento. Conozca las técnicas empleadas para la toma de datos. Esto ayuda a comprender posibles errores. También a interpretar mejor la información.

Consulte la normativa técnica. En cada país o región existen normas para levantamientos topográficos. Revise las especificaciones para la representación gráfica. Esto asegura la validez de su trabajo.

Desarrollo de Soluciones

Seleccione el software adecuado. AutoCAD Civil 3D, QGIS, Global Mapper son opciones comunes. Aprenda a usar el software elegido. Familiarícese con las herramientas para crear perfiles y secciones.

Cree la alineación del perfil longitudinal. Defina la línea central del proyecto. Esta será la referencia para el perfil y las secciones. Introduzca los datos de la alineación en el software.

Genere la superficie del terreno. A partir de los puntos topográficos, cree un modelo digital del terreno (MDT). El software interpolará la superficie entre los puntos. Visualice la superficie en 3D para verificar su calidad.

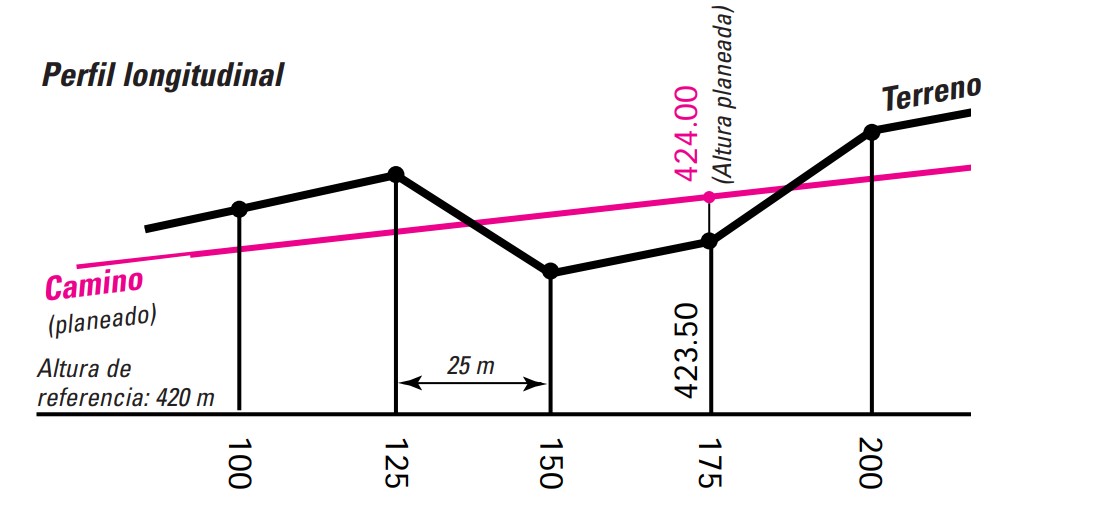

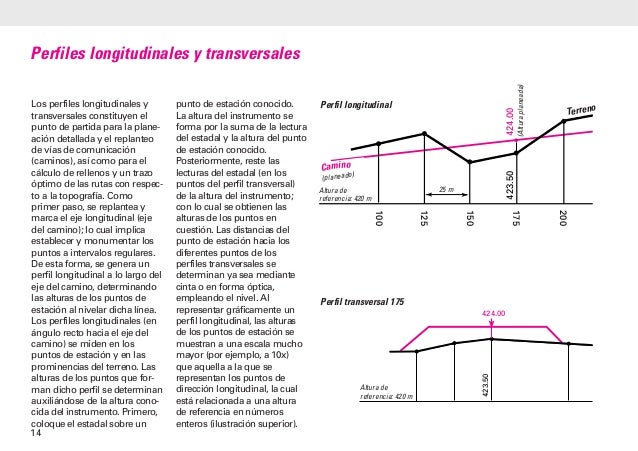

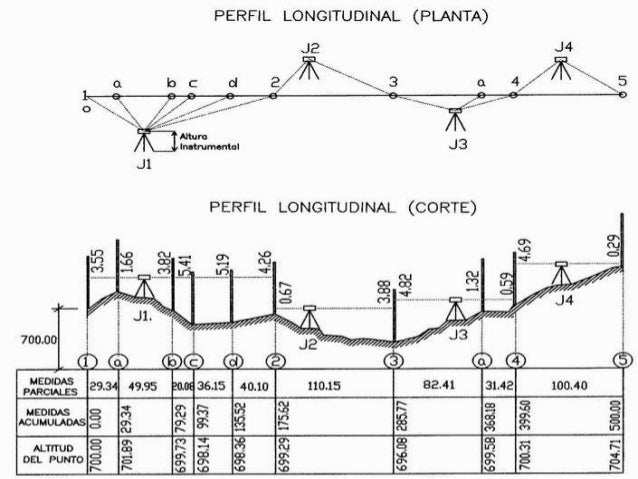

Cree el perfil longitudinal. El software extraerá la elevación del terreno a lo largo de la alineación. Configure la escala vertical y horizontal. Agregue anotaciones relevantes, como progresivas y elevaciones.

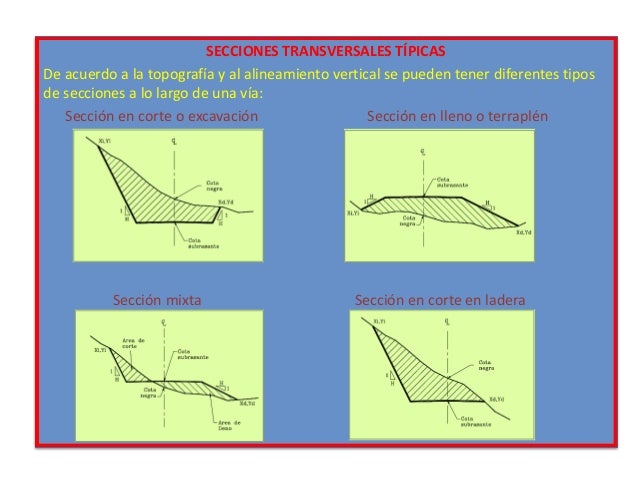

Cree las secciones transversales. Defina la ubicación y espaciamiento de las secciones. El software extraerá la elevación del terreno perpendicularmente a la alineación. Configure la escala y agregue anotaciones.

Edite y refine los gráficos. Ajuste la presentación visual. Mejore la legibilidad. Agregue información adicional, como nombres de capas y leyendas.

Verificación de la Respuesta

Verifique la precisión del perfil. Compare las elevaciones del perfil con las elevaciones de los puntos originales. Identifique posibles errores o discrepancias.

Verifique la precisión de las secciones. Compare las elevaciones de las secciones con las elevaciones de los puntos originales. Asegúrese de que las secciones representen fielmente el terreno.

Revise la presentación gráfica. Compruebe que los gráficos sean claros y legibles. Asegúrese de que la información sea completa y precisa.

Realice una revisión por pares. Solicite a un colega que revise su trabajo. Una segunda opinión puede ayudar a identificar errores o áreas de mejora.

Documente el proceso. Registre los pasos seguidos, los parámetros utilizados, y las decisiones tomadas. Esto facilita la replicación y la verificación del trabajo.

Presente los resultados. Elabore un informe con los gráficos del perfil longitudinal y las secciones transversales. Explique los métodos utilizados y los resultados obtenidos. Resalte cualquier limitación o incertidumbre.

Concluya con una evaluación crítica. Analice la validez y la utilidad de los resultados. Sugiera posibles mejoras para futuros levantamientos o análisis.

Recuerde siempre que la topografía es una disciplina que requiere precisión y atención al detalle. Un buen trabajo en el perfil longitudinal y las secciones transversales es fundamental para el éxito de cualquier proyecto de ingeniería.
