Plano De Instalacion De Agua Fria

¡Hola estudiantes! Preparémonos juntos para el examen sobre el Plan de Instalación de Agua Fría. No se preocupen, lo vamos a desglosar paso a paso para que se sientan seguros y confiados. ¡Vamos!

Componentes Básicos del Sistema

Primero, entendamos los componentes. El sistema de agua fría se compone de varios elementos. Cada uno tiene su función. Es vital reconocerlos para comprender el plan.

Tenemos la fuente de abastecimiento. Esto puede ser la red pública o un pozo privado. Después, la tubería de alimentación principal. Esta lleva el agua desde la fuente hasta la vivienda o edificio. La válvula de corte general es crucial. Permite interrumpir el suministro en caso de emergencia o reparación.

Luego, están las tuberías de distribución. Estas ramifican el agua hacia los diferentes puntos de consumo. No olvidemos los accesorios. Codos, tees, uniones: conectan las tuberías.

Finalmente, las válvulas de control en cada punto de consumo. Permiten regular el flujo de agua en grifos, duchas, etc.

Diseño del Plano

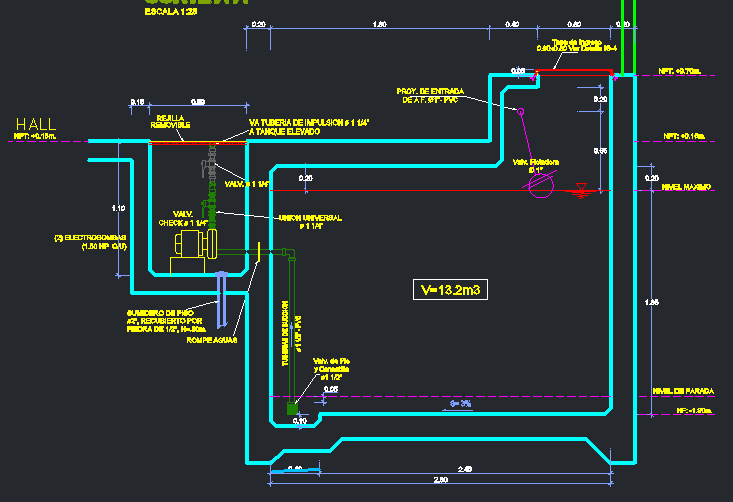

Ahora, veamos cómo se diseña el plano. El plano de instalación es una representación gráfica del sistema. Muestra la ubicación de todos los componentes. Facilita la instalación y el mantenimiento.

El plano debe indicar la escala. Esto permite dimensionar correctamente los elementos. También debe mostrar la ubicación de la fuente de abastecimiento. Así como el recorrido de la tubería principal. La ubicación de las válvulas también es importante.

Es crucial que el plano detalle el diámetro de las tuberías. Esto asegura un flujo de agua adecuado. También debe indicar los materiales de las tuberías. Por ejemplo, cobre, PVC, etc. Considerar la presión del agua es fundamental para el diseño.

El plano también debe incluir una leyenda. Esto explica los símbolos utilizados. Es importante que el plano sea claro y fácil de entender. Esto facilita la interpretación por parte de los instaladores.

Normativa y Seguridad

Es fundamental conocer la normativa vigente. Cada país y región tiene sus propias regulaciones. Estas normas aseguran la calidad del agua y la seguridad del sistema. El cumplimiento de la normativa es obligatorio.

La presión del agua debe estar dentro de los límites permitidos. Una presión excesiva puede dañar las tuberías. Una presión insuficiente puede afectar el funcionamiento de los aparatos. La instalación debe realizarse por personal cualificado. Esto reduce el riesgo de errores y accidentes.

Es importante realizar pruebas de presión después de la instalación. Esto verifica la estanqueidad del sistema. También se deben realizar inspecciones periódicas. Esto permite detectar y corregir posibles problemas a tiempo. La seguridad es lo primero.

Errores Comunes

¡Cuidado con los errores! Uno común es el dimensionamiento incorrecto de las tuberías. Esto puede causar problemas de presión. Otro error es la mala elección de los materiales. Esto puede provocar corrosión o fugas. La falta de aislamiento térmico también es un error frecuente. Esto puede generar pérdidas de calor en climas fríos.

Otro error común es la ubicación incorrecta de las válvulas. Esto dificulta el mantenimiento. También, la conexión incorrecta de los accesorios puede causar fugas. Es crucial revisar cuidadosamente el plano antes de la instalación. Esto evita errores costosos.

Recuerden verificar las pendientes de las tuberías. Aseguran el drenaje adecuado. La falta de soportes adecuados puede dañar las tuberías. Prestar atención a los detalles es fundamental.

Resumen

Repasemos lo esencial. El Plan de Instalación de Agua Fría es un documento crucial. Guía la instalación de un sistema seguro y eficiente. Comprender los componentes, el diseño del plano y la normativa es fundamental. Evitar los errores comunes asegura un buen funcionamiento.

Recuerden los componentes: fuente, tuberías, válvulas, accesorios. El diseño del plano debe ser claro y detallado. La normativa y la seguridad son prioritarias. ¡Estudien con confianza y mucho ánimo!

¡Estoy seguro de que van a tener éxito en el examen! ¡Mucha suerte!
