Principios Radiopticos De La Imagen Radiografica
Aquí explicaremos los principios radiópticos de la imagen radiográfica paso a paso. Nos centraremos en cómo se forma la imagen y los factores que la afectan. Recuerda, la radiografía usa rayos X.
Generación de Rayos X
Primero, necesitamos generar rayos X. Esto ocurre en un tubo de rayos X. El tubo tiene un cátodo (negativo) y un ánodo (positivo). Una corriente eléctrica calienta el cátodo.
El calor hace que el cátodo libere electrones. Estos electrones se aceleran hacia el ánodo. El ánodo suele estar hecho de tungsteno. Esto se debe a su alto punto de fusión.
Must Read
Cuando los electrones chocan con el ánodo, producen rayos X. También se produce mucho calor. La mayoría de la energía se convierte en calor. Sólo una pequeña fracción se convierte en rayos X.
Interacción de los Rayos X con el Paciente
Los rayos X viajan desde el tubo hasta el paciente. A medida que atraviesan el cuerpo, interactúan con los tejidos. Algunas cosas absorben más rayos X que otras. Los huesos, por ejemplo, absorben más que los tejidos blandos.
La absorción depende de la densidad y el número atómico del tejido. Los tejidos más densos y con números atómicos más altos absorben más. Esto es crucial para la imagen resultante. Cuanto más absorba, menos rayos X llegarán al detector.
Otros rayos X atraviesan el cuerpo sin interactuar. Estos rayos X llegan al detector. Este es el siguiente paso para formar la imagen radiográfica.
Detección de los Rayos X

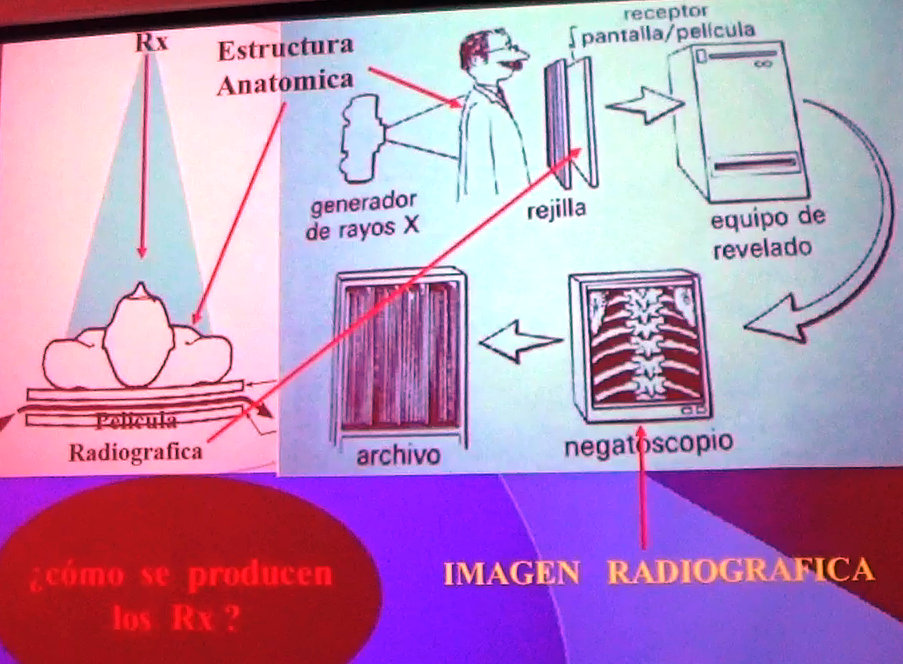

Después de atravesar el paciente, los rayos X alcanzan un detector. El detector puede ser una película radiográfica o un detector digital. Ambos tipos de detectores reaccionan a los rayos X.
En la película radiográfica, los rayos X provocan una reacción química. Esta reacción ennegrece la película. Las áreas donde llegaron más rayos X se ennegrecen más. Las áreas donde llegaron menos rayos X se ennegrecen menos.
En los detectores digitales, los rayos X se convierten en señales eléctricas. Estas señales se procesan por una computadora. La computadora crea una imagen digital. La imagen digital se muestra en una pantalla.

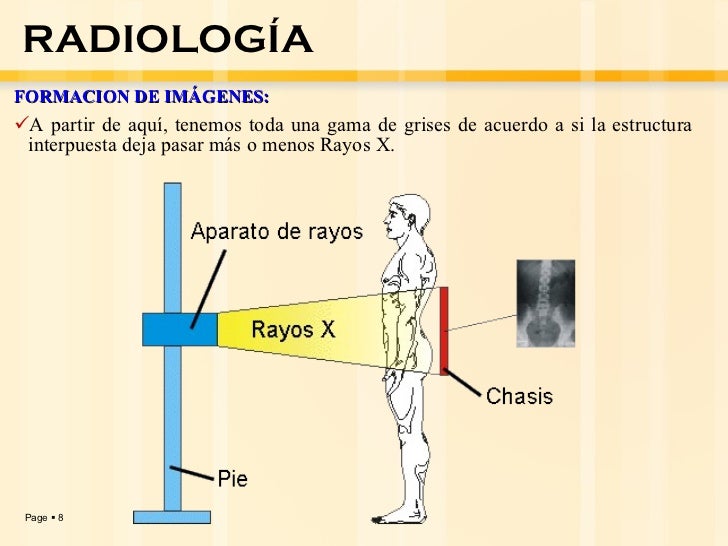

Formación de la Imagen
La imagen radiográfica se forma debido a las diferencias en la absorción. Los huesos aparecen blancos o grises claros. Los tejidos blandos aparecen grises. El aire aparece negro. Estas diferencias de densidad crean el contraste en la imagen.
El contraste es la diferencia entre las áreas claras y oscuras de la imagen. Un buen contraste facilita la visualización de las estructuras anatómicas. El contraste se puede ajustar durante el procesamiento de la imagen.

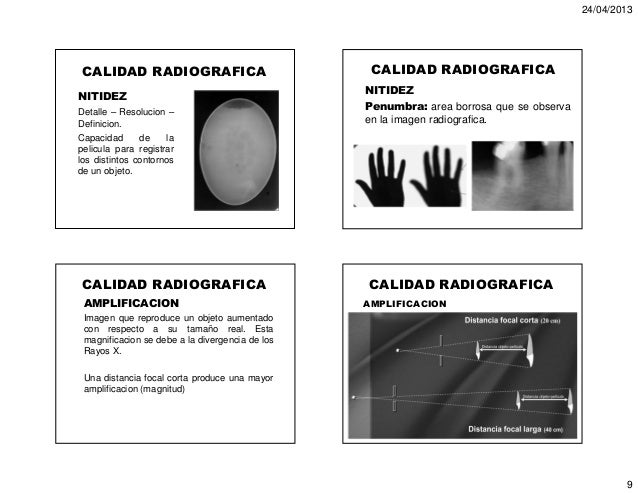

La resolución es la capacidad de distinguir detalles pequeños. Una alta resolución significa que se pueden ver estructuras pequeñas. La resolución depende de varios factores, como el tamaño del punto focal del tubo de rayos X.
Factores que Afectan la Imagen
Muchos factores afectan la calidad de la imagen radiográfica. La exposición (cantidad de rayos X) es importante. Si la exposición es demasiado baja, la imagen estará subexpuesta (demasiado clara). Si la exposición es demasiado alta, la imagen estará sobreexpuesta (demasiado oscura).

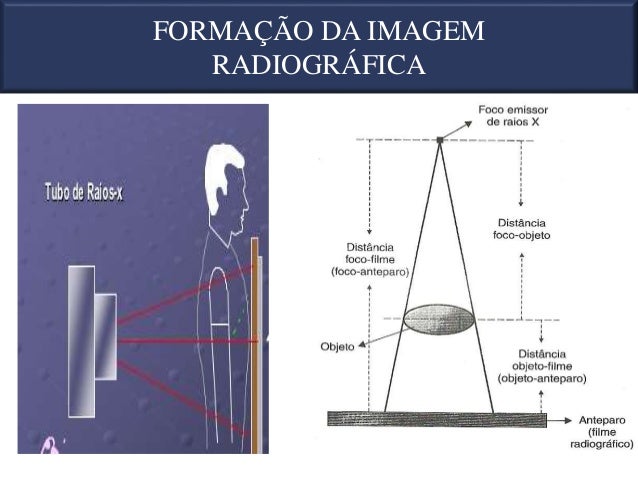

La distancia entre el tubo de rayos X, el paciente y el detector es crucial. Cambiar la distancia afecta la magnificación y la nitidez de la imagen. Se debe mantener la distancia correcta para una imagen óptima.
La colimación (tamaño del haz de rayos X) también es importante. Una colimación adecuada reduce la dosis de radiación al paciente. También mejora la calidad de la imagen al reducir la dispersión.
La dispersión ocurre cuando los rayos X cambian de dirección al interactuar con el paciente. La dispersión puede reducir el contraste de la imagen. Las rejillas antidispersión se utilizan para reducir la dispersión.
Finalmente, el procesamiento de la imagen puede mejorar la calidad de la imagen. El procesamiento puede ajustar el contraste, el brillo y la nitidez. El procesamiento también puede reducir el ruido en la imagen.
