Que Es Acotado En Dibujo Tecnico

En dibujo técnico, "acotar" se refiere a indicar las medidas exactas de un objeto o elemento en un plano. Esto permite que cualquier persona que lea el plano pueda construir o fabricar el objeto correctamente, sin necesidad de adivinar o medir directamente del dibujo.

Vamos a explicar el proceso paso a paso.

Paso 1: Identificar los Elementos a Acotar

Primero, identifica qué partes del dibujo necesitan medidas. Esto incluye longitudes, diámetros, radios, ángulos, alturas y posiciones relativas entre los elementos. Piensa en qué información es esencial para recrear el objeto representado. Un círculo necesitará un diámetro o radio; una línea recta necesitará una longitud.

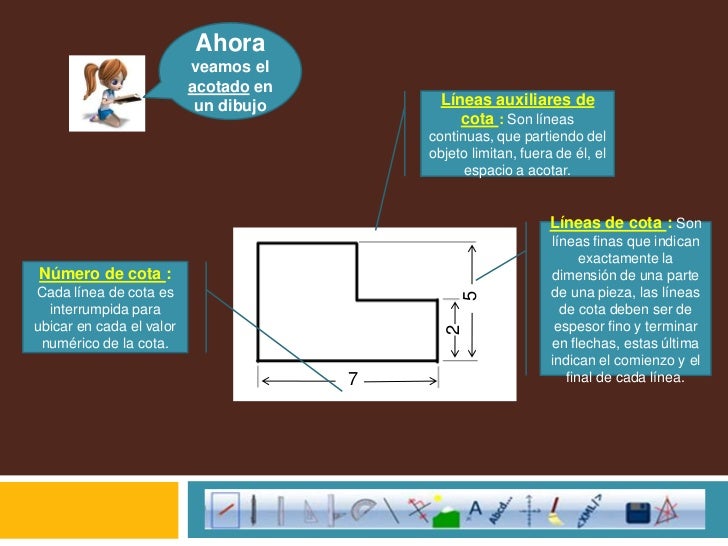

Paso 2: Dibujar las Líneas de Cota

Las líneas de cota son líneas finas que indican la extensión de la medida. Se dibujan paralelas a la dimensión que se está acotando. Deben estar separadas del objeto y de otras líneas del dibujo. Normalmente se dejan unos milímetros de separación.

Asegúrate de que las líneas de cota no se crucen entre sí o con otras líneas del dibujo. Si tienes muchas cotas juntas, puedes "escalonarlas" para mayor claridad.

Paso 3: Dibujar las Líneas de Extensión (o Líneas de Referencia)

Las líneas de extensión, también llamadas líneas de referencia, son líneas finas que se extienden desde el objeto hasta las líneas de cota. Son perpendiculares a la dimensión que se está midiendo. Sobresalen ligeramente más allá de la línea de cota.

Las líneas de extensión indican desde dónde hasta dónde se está midiendo la cota. Es importante que sean claras y precisas. Nunca deben tocar el objeto directamente; deja una pequeña separación.

Paso 4: Colocar las Flechas de Cota

Las flechas de cota se colocan en los extremos de las líneas de cota. Indican el punto exacto donde termina la medida. Las flechas deben ser pequeñas y claramente definidas.

Existen diferentes estilos de flechas, pero lo importante es ser consistente con el estilo que elijas en todo el dibujo. Lo más común es usar flechas cerradas y rellenas, o flechas abiertas.

Paso 5: Escribir el Valor de la Cota

El valor de la cota es el número que indica la magnitud de la medida. Se escribe generalmente encima de la línea de cota, en el centro. A veces, si el espacio es limitado, se puede colocar el valor a un lado de la línea de cota.

Asegúrate de usar la unidad de medida correcta (milímetros, centímetros, metros, etc.) y de ser consistente con la unidad en todo el dibujo. La legibilidad del número es crucial; usa una fuente clara y un tamaño adecuado.

Paso 6: Cota de Diámetros y Radios

Para acotar diámetros de círculos, usa el símbolo "Ø" seguido del valor de la cota. La línea de cota atraviesa el círculo, y las flechas apuntan hacia el centro. La cota se dibuja de extremo a extremo del circulo.

Para acotar radios, usa la letra "R" seguida del valor de la cota. La línea de cota parte del centro del círculo y termina en la circunferencia. Solo la mitad de la linea de cota se pone, la que va del centro a la circunferencia.

Paso 7: Acotar Ángulos

Para acotar ángulos, utiliza un arco que conecta las dos líneas que forman el ángulo. La línea de cota es un arco concéntrico al ángulo. El valor de la cota se escribe cerca del arco, indicando los grados.

Paso 8: Consideraciones Finales

La acotación debe ser clara, completa y sin ambigüedades. Evita acotar elementos que ya están definidos por otras cotas. Elige las cotas que sean más relevantes para la fabricación del objeto.

Recuerda que un buen dibujo técnico con una acotación precisa es fundamental para que el objeto pueda ser construido correctamente. Practica estos pasos con diferentes tipos de objetos y dimensiones para mejorar tu habilidad.
