Que Es El Puente De Wheatstone
El Puente de Wheatstone es un circuito eléctrico que se usa para medir una resistencia desconocida con gran precisión. Imagina una balanza, pero en lugar de pesar cosas, mide la resistencia eléctrica.
¿Cómo funciona?

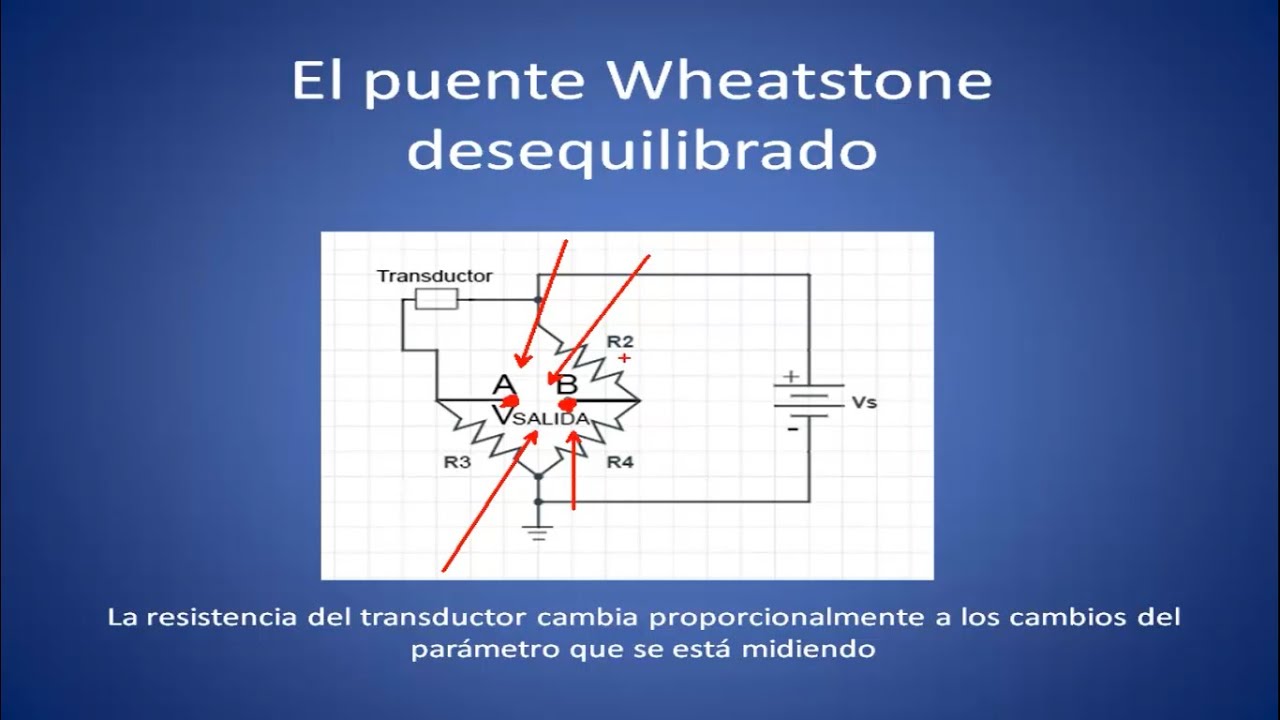

El puente está formado por cuatro resistencias, dispuestas en forma de rombo. Dos de ellas, R1 y R3, son resistencias conocidas. Otra, R2, es una resistencia variable que podemos ajustar. La última, Rx, es la resistencia desconocida que queremos averiguar.
En el centro del rombo, entre las resistencias, se coloca un galvanómetro. Un galvanómetro es un aparato muy sensible que detecta el flujo de corriente eléctrica. Su función es indicar si hay una diferencia de potencial entre dos puntos del circuito.
Must Read
La clave está en ajustar la resistencia variable R2 hasta que el galvanómetro marque cero. Esto significa que no hay corriente fluyendo a través de él y que el puente está "equilibrado".
La fórmula mágica
Cuando el puente está equilibrado, la relación entre las resistencias es muy sencilla: R1/R2 = R3/Rx. Conociendo los valores de R1, R2 y R3, podemos despejar Rx y calcular la resistencia desconocida: Rx = (R2 * R3) / R1.
Por ejemplo, imagina que R1 vale 100 ohmios, R3 vale 1000 ohmios y ajustamos R2 hasta que valga 50 ohmios para que el galvanómetro marque cero. Entonces, Rx = (50 * 1000) / 100 = 500 ohmios. ¡Ya hemos medido la resistencia desconocida!
Usos prácticos
El Puente de Wheatstone se usa en muchísimas aplicaciones. Se utiliza para medir la resistencia de sensores como los termistores (que cambian su resistencia con la temperatura) o los extensómetros (que cambian su resistencia cuando se deforman).
También se usa en instrumentos de precisión, como los óhmetros y en sistemas de control industrial para monitorear y regular procesos que dependen de la resistencia eléctrica. Por ejemplo, se puede usar para controlar la humedad midiendo la resistencia de un sensor de humedad.
En resumen
El Puente de Wheatstone es una herramienta poderosa para medir la resistencia eléctrica. Su precisión y versatilidad lo hacen indispensable en la electrónica, la ingeniería y la investigación científica. Recuerda: ¡equilibra el puente y calcula la resistencia!
