Que Es Un Indicador De Caratula
Un indicador de carátula es una herramienta de medición.
Es un instrumento preciso que se utiliza para medir pequeñas distancias o variaciones.
Puede parecer complicado al principio, pero es bastante sencillo de entender.
Must Read

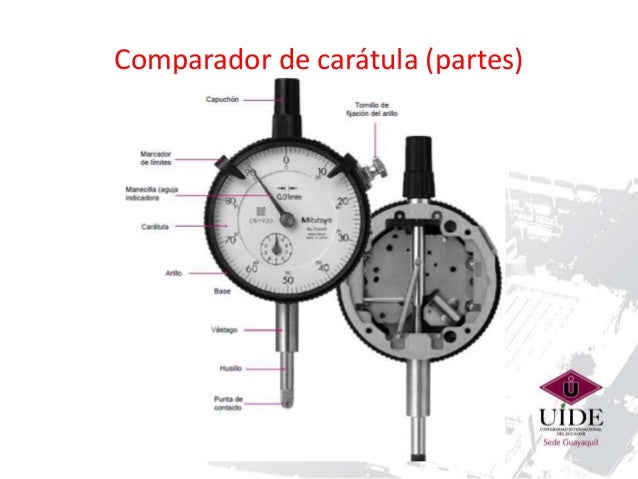

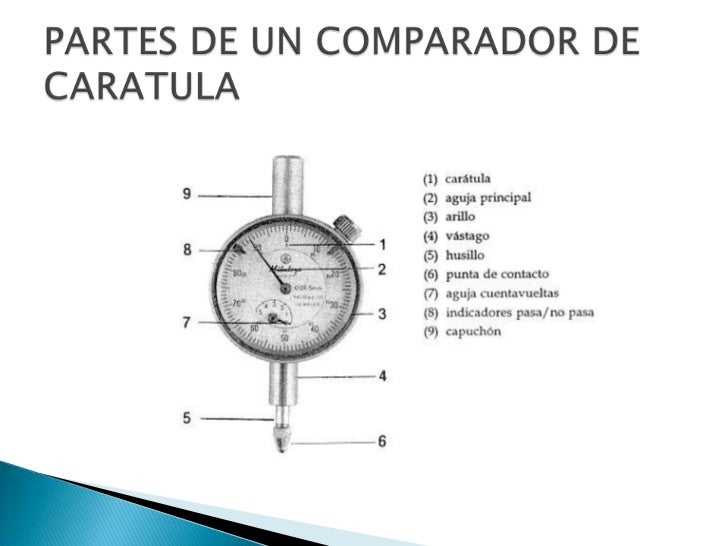

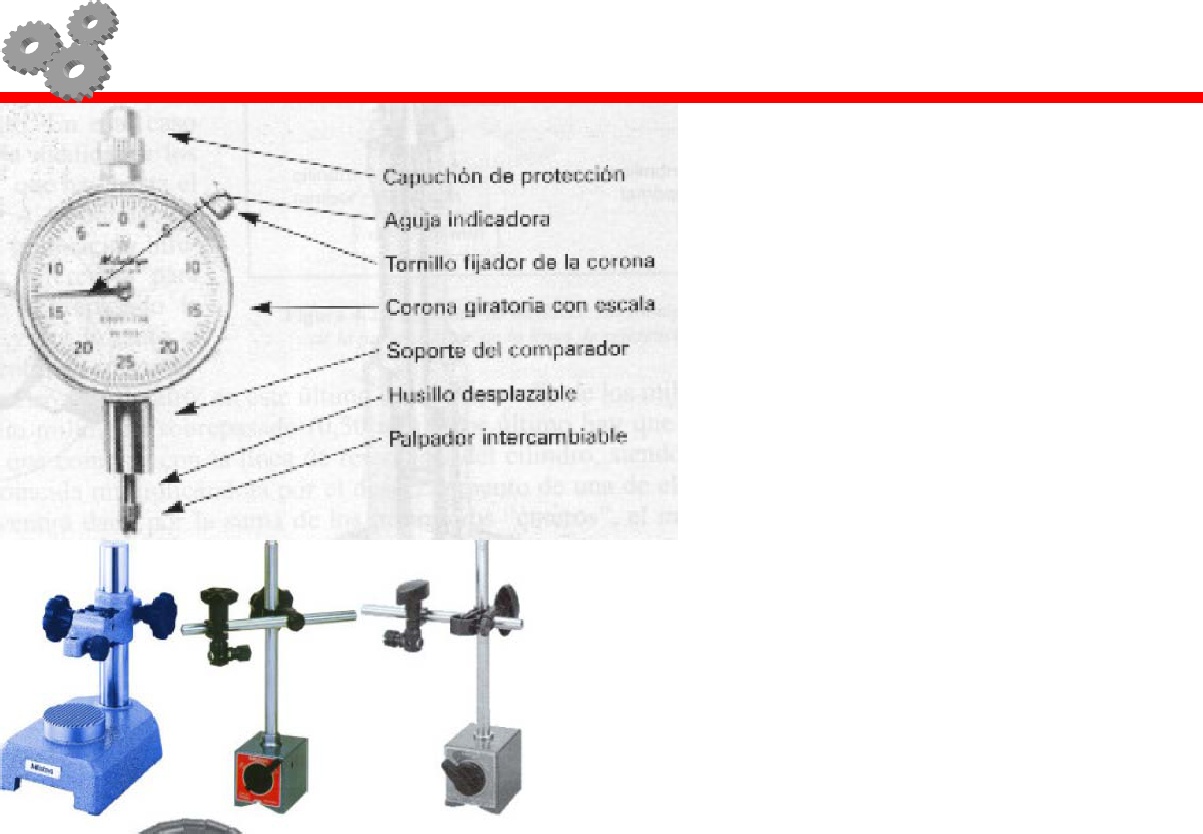

Paso 1: Identificar las Partes Principales
Primero, familiarízate con las partes del indicador.
Tiene una carátula, que es la esfera graduada donde se muestran las mediciones. Esta carátula tiene números que representan las unidades de medida.
También tiene un émbolo, que es la parte que entra en contacto con la superficie que se va a medir. El émbolo se mueve hacia arriba y hacia abajo.
Finalmente, tiene un aguja que se mueve alrededor de la carátula indicando la medición.

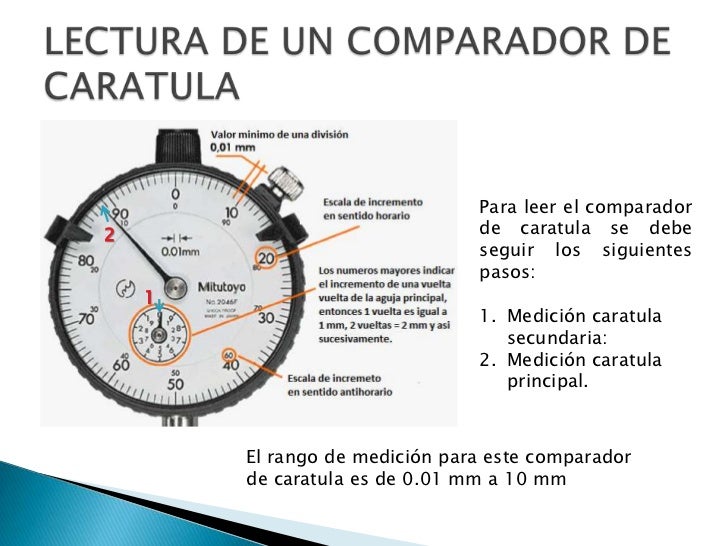

Paso 2: Comprender la Escala
La carátula está dividida en pequeñas divisiones.
Cada división representa una cierta cantidad, como 0.01 mm o 0.001 pulgadas. Es importante saber qué representa cada división para interpretar correctamente las mediciones.
Por ejemplo, si cada división representa 0.01 mm, y la aguja se mueve 5 divisiones, entonces el movimiento es de 0.05 mm.
Paso 3: Puesta a Cero
Antes de realizar cualquier medición, es crucial poner el indicador a cero.
Esto significa ajustar la carátula de manera que la aguja apunte a cero cuando el émbolo está en su posición de referencia. Imagina que vas a medir la altura de un objeto sobre una superficie plana. Antes de colocar el objeto, pones el indicador sobre la superficie y lo ajustas para que marque cero. Así, cuando coloques el objeto, la lectura indicará únicamente la altura del objeto.
La mayoría de los indicadores tienen un bisel giratorio que permite ajustar la posición de la carátula.
Paso 4: Realizar la Medición
Una vez que el indicador está a cero, coloca el émbolo en contacto con la superficie que deseas medir.
A medida que la superficie se mueve, el émbolo se moverá también, haciendo que la aguja se desplace sobre la carátula. Observa la posición de la aguja y lee la medición en la escala.
Por ejemplo, si estás midiendo la concentricidad de un eje que gira, el indicador se coloca de manera que el émbolo toque la superficie del eje. A medida que el eje gira, cualquier variación en la superficie hará que la aguja del indicador se mueva.
Paso 5: Interpretar la Lectura
La lectura en la carátula te indica la cantidad de movimiento o variación que se está midiendo.
Si la aguja se mueve en sentido horario, generalmente indica un movimiento positivo. Si se mueve en sentido antihorario, indica un movimiento negativo.
Recuerda considerar la unidad de medida de cada división en la carátula. Si cada división representa 0.01 mm y la aguja se mueve 10 divisiones en sentido horario, entonces la variación es de +0.10 mm.
Paso 6: Ejemplo Práctico
Imagina que estás midiendo el descentramiento de un disco.
Colocas el indicador en una base magnética y sitúas el émbolo contra el borde del disco. Pones la carátula a cero en un punto. Luego, giras el disco 360 grados.
Si la aguja del indicador se mueve un total de 0.20 mm durante la rotación, eso indica que el disco tiene un descentramiento de 0.20 mm. La mitad de esta medición (0.10 mm) es el runout.
Este es un ejemplo simple, pero ilustra cómo se usa un indicador de carátula para medir una variación.
