Que Signo Caracteriza A Las Coordenadas Polares En Autocad
El signo que caracteriza a las coordenadas polares en AutoCAD es el símbolo < (menor que). Este símbolo separa la distancia del ángulo al especificar un punto.

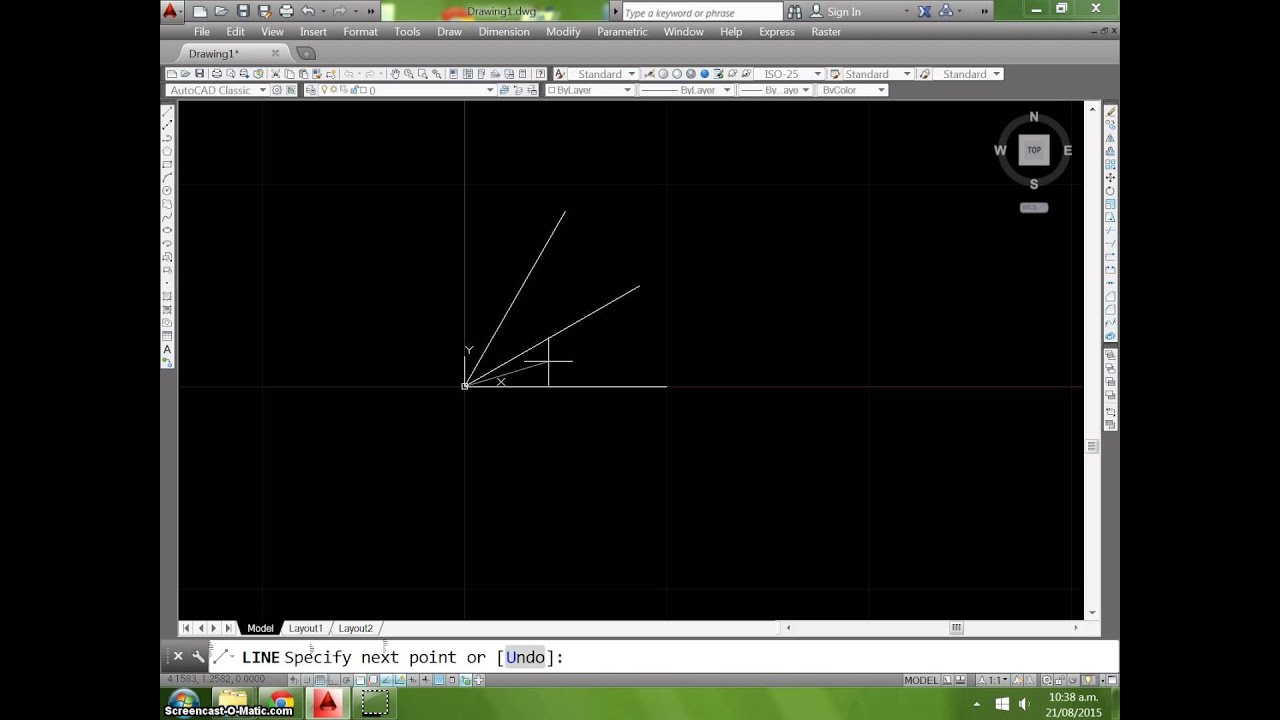

Las coordenadas polares se utilizan para definir un punto en el espacio basándose en una distancia desde el origen (0,0) y un ángulo medido desde el eje X positivo. En lugar de usar las coordenadas cartesianas (X, Y), las polares emplean la forma: distancia<ángulo.
Paso a paso:
Must Read
- Activa un comando: Comienza un comando de dibujo, como LÍNEA (LINE).
- Especifica el primer punto: Indica el primer punto de la línea (o cualquier otro objeto).
- Ingresa la coordenada polar: Escribe la distancia desde el punto actual, seguida por el símbolo < y luego el ángulo en grados. Por ejemplo: 5<45. Esto significa "una distancia de 5 unidades con un ángulo de 45 grados con respecto al eje X".
- Presiona Enter: AutoCAD interpretará la entrada y dibujará el objeto en la ubicación especificada.
Ejemplos:
10<0: Dibuja un punto a 10 unidades de distancia, sobre el eje X positivo.7.5<90: Dibuja un punto a 7.5 unidades de distancia, sobre el eje Y positivo.3<180: Dibuja un punto a 3 unidades de distancia, sobre el eje X negativo.6<270: Dibuja un punto a 6 unidades de distancia, sobre el eje Y negativo.
Las coordenadas polares son especialmente útiles para dibujar elementos circulares y patrones repetitivos con ángulos definidos. Por ejemplo, para dibujar una serie de agujeros equidistantes alrededor de un círculo, las coordenadas polares simplifican enormemente el proceso.
Otro uso práctico es al crear líneas inclinadas con una longitud y ángulo específicos. En lugar de calcular las coordenadas X e Y, se puede introducir directamente la distancia y el ángulo deseados, mejorando la precisión y la eficiencia del diseño.
