Regla De La Palanca Diagrama De Fases

La Regla de la Palanca es una herramienta que se usa con los diagramas de fases. Sirve para calcular la cantidad de cada fase presente en una aleación a una temperatura y composición específicas. Es como una balanza que te dice cuánto "pesa" cada fase en la mezcla.

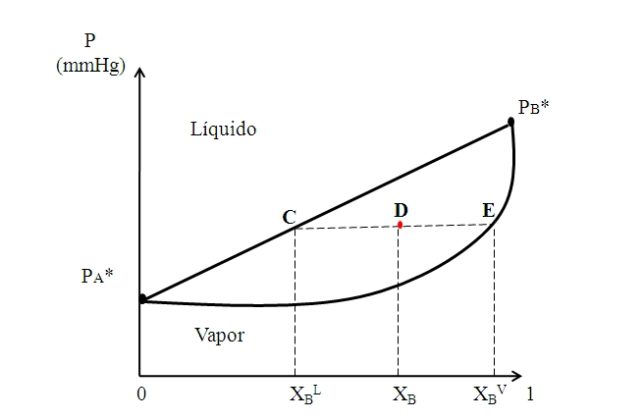

¿Qué es un Diagrama de Fases?

Un diagrama de fases es un mapa. Muestra qué fases son estables para diferentes combinaciones de temperatura y composición. Imagina un diagrama que muestra la fase sólida (hielo) y la fase líquida (agua) para diferentes temperaturas. En un diagrama de fases más complejo, las fases representan diferentes estructuras cristalinas o soluciones sólidas de dos o más metales.

¿Qué es una Fase?

Una fase es una porción de material que tiene una composición química y estructura física uniforme. Por ejemplo, en una mezcla de agua y hielo, el agua líquida es una fase, y el hielo es otra fase. En una aleación, una fase puede ser un metal puro, una solución sólida (un metal disuelto en otro), o un compuesto intermetálico.

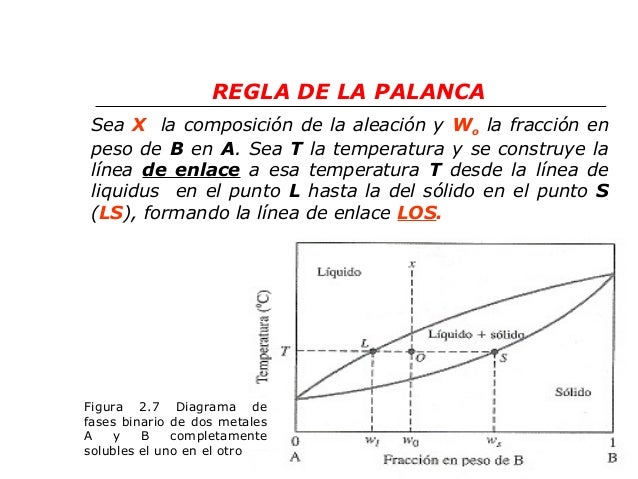

Cómo Funciona la Regla de la Palanca

La Regla de la Palanca usa un principio simple: la proporción de cada fase es inversamente proporcional a la distancia de la composición global a los límites de la fase. Suena complicado, pero veamos un ejemplo.

Imagina una barra de metal (nuestra aleación). Tiene una composición global, digamos, 40% de metal A y 60% de metal B. A una cierta temperatura, en el diagrama de fases vemos que existen dos fases: una fase α (alfa) con 20% de A y 80% de B, y una fase β (beta) con 70% de A y 30% de B.

1. Ubica los puntos: En el diagrama de fases, ubica el punto de la composición global (40% A) y los puntos de las composiciones de las fases α (20% A) y β (70% A).

2. Mide las distancias: Mide la distancia entre la composición global y la composición de cada fase. La distancia entre la composición global (40% A) y la fase α (20% A) es 20. La distancia entre la composición global (40% A) y la fase β (70% A) es 30.

3. Aplica la fórmula: La fracción de la fase α es igual a la distancia entre la composición global y la fase β, dividida por la distancia total entre las dos fases. En este caso, la fracción de α es 30 / (30 + 20) = 30/50 = 0.6 o 60%. La fracción de la fase β es 20 / (30 + 20) = 20/50 = 0.4 o 40%.

En resumen, tenemos 60% de la fase α y 40% de la fase β. La Regla de la Palanca nos permite determinar estas cantidades basándonos en el diagrama de fases.

Importancia de la Regla de la Palanca

La Regla de la Palanca es crucial en la ingeniería de materiales. Permite predecir las propiedades de una aleación basándose en la cantidad de cada fase presente. Conocer las cantidades de las fases permite a los ingenieros ajustar la composición y el tratamiento térmico de las aleaciones para obtener las propiedades deseadas, como la resistencia, la dureza y la ductilidad.

Entender la Regla de la Palanca y los diagramas de fases es fundamental para el diseño y la fabricación de materiales.
