Robot Scara 3 Grados De Libertad

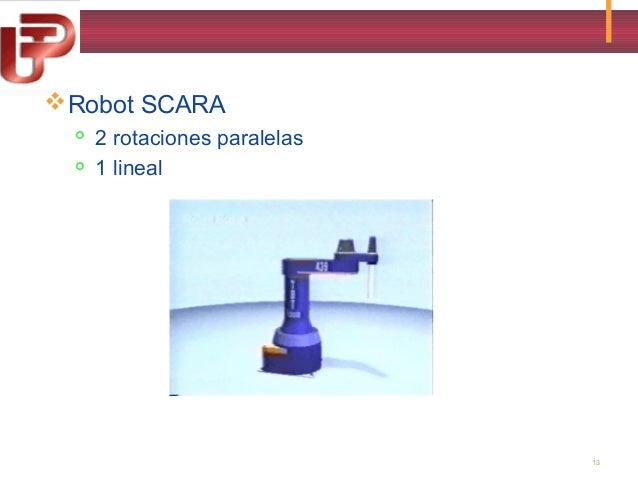

Un robot SCARA de 3 grados de libertad (3-DOF) es un robot industrial con movimientos restringidos a tres ejes: dos movimientos rotacionales en el plano horizontal y un movimiento lineal vertical. En esencia, puede moverse lateralmente, rotar y subir/bajar. La abreviatura SCARA significa Selective Compliance Assembly Robot Arm, reflejando su idoneidad para tareas de ensamblaje.

Vamos a desglosar los 3 grados de libertad paso a paso:

1. Rotación del hombro (Theta 1): Imagina el primer brazo del robot girando sobre su base. Este es el movimiento rotacional principal. Por ejemplo, si necesitas mover la pinza del robot de un punto A a un punto B en un círculo, este eje es fundamental.
2. Rotación del codo (Theta 2): Similar al hombro, el segundo brazo gira sobre su articulación del codo. Este movimiento, combinado con la rotación del hombro, permite al robot alcanzar diferentes posiciones dentro de su área de trabajo. Piensa en dibujar un arco con la pinza: necesitas tanto el hombro como el codo.
3. Movimiento Vertical (Z): Este es un movimiento lineal hacia arriba y hacia abajo. Permite al robot colocar objetos a diferentes alturas. Por ejemplo, para apilar cajas, el robot necesita el movimiento vertical para colocar cada caja encima de la anterior.

Cada grado de libertad está controlado por un motor. La combinación de estos tres movimientos permite al robot realizar tareas precisas y repetitivas en un plano y a diferentes alturas.

¿Por qué es importante este tipo de robot? Un ejemplo práctico es el ensamblaje de componentes electrónicos. Un robot SCARA 3-DOF puede recoger componentes de una cinta, rotarlos a la orientación correcta, y colocarlos en una placa de circuito impreso con precisión. Otro uso común es en aplicaciones de pick-and-place donde se necesita mover objetos de un lugar a otro de manera rápida y eficiente. Su diseño le permite una alta velocidad y precisión en este tipo de tareas, lo que lo convierte en una solución valiosa en la automatización industrial.
