Significado De Los Simbolos Del Modelo Entidad Relacion

El Modelo Entidad Relación (MER) es una herramienta visual. Representa cómo se organizan los datos en una base de datos. Usa símbolos específicos para mostrar las partes importantes.

Entidad

Una entidad representa un objeto o concepto del mundo real. Es algo sobre lo que queremos guardar información. Se dibuja como un rectángulo.

Por ejemplo, "Cliente", "Producto" o "Pedido" son entidades. Cada rectángulo tiene un nombre, generalmente en singular, como "CLIENTE".

Must Read

Atributo

Un atributo describe una característica de una entidad. Es una propiedad o detalle. Se dibuja como un elipse. La elipse está conectada a la entidad que describe.

Ejemplo: La entidad "CLIENTE" podría tener atributos como "Nombre", "Dirección" y "Teléfono". Cada atributo se representa con una elipse conectada al rectángulo "CLIENTE".

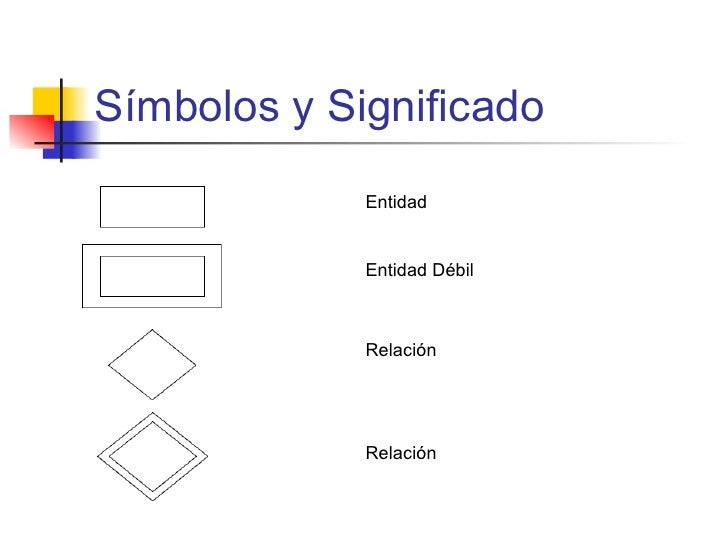

Significado De Los Simbolos Del Modelo Entidad Relacion Noticias Modelo

Relación

Una relación muestra cómo se conectan dos o más entidades. Indica cómo interactúan. Se dibuja como un rombo.

Ejemplo: Un "CLIENTE" puede "REALIZAR" un "PEDIDO". El rombo "REALIZA" conecta el rectángulo "CLIENTE" y el rectángulo "PEDIDO".

Cardinalidad

La cardinalidad describe cuántas instancias de una entidad se relacionan con otra. Indica la cantidad. Se representa con símbolos en las líneas que conectan entidades y relaciones.

Existen varios tipos de cardinalidad:

Uno a Uno (1:1): Una instancia de la entidad A se relaciona con una instancia de la entidad B. Ejemplo: Una persona tiene un solo pasaporte.
Uno a Muchos (1:N): Una instancia de la entidad A se relaciona con muchas instancias de la entidad B. Ejemplo: Un cliente puede realizar muchos pedidos.
Muchos a Uno (N:1): Muchas instancias de la entidad A se relacionan con una instancia de la entidad B. Ejemplo: Muchos estudiantes pertenecen a una sola clase.
Muchos a Muchos (N:M): Muchas instancias de la entidad A se relacionan con muchas instancias de la entidad B. Ejemplo: Muchos estudiantes pueden tomar muchos cursos.

Los símbolos comunes para representar la cardinalidad son líneas, pies de gallina (que indican "muchos") y círculos (que indican opcionalidad).

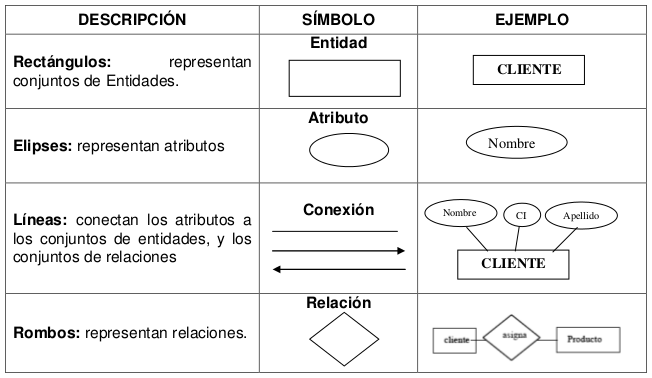

DIAGRAMA ENTIDAD RELACION, SIMBOLOGIA Y SIGNIFICADO

Clave Primaria

La clave primaria es un atributo (o conjunto de atributos) que identifica de forma única cada instancia de una entidad. Es el identificador principal. A menudo se subraya el nombre del atributo en el diagrama MER.

Ejemplo: En la entidad "CLIENTE", el atributo "ID_Cliente" podría ser la clave primaria. Así, cada cliente tiene un número único que lo identifica.

Resumen

En resumen, el MER usa rectángulos (entidades), elipses (atributos) y rombos (relaciones). La cardinalidad indica la cantidad de instancias relacionadas. La clave primaria identifica cada instancia de una entidad de forma única. Entender estos símbolos es crucial para diseñar bases de datos efectivas.
