Simbolo De Una Bateria En Un Circuito

Aquí te explicamos, paso a paso, cómo dibujar el símbolo de una batería en un circuito eléctrico.

Paso 1: Dibuja Dos Líneas Paralelas Desiguales

Comienza dibujando una línea recta vertical corta. Esta línea representa el terminal negativo de la batería. Asegúrate de que sea relativamente gruesa y clara.

Al lado de esa línea, dibuja otra línea recta vertical, pero esta vez más larga. Esta línea representa el terminal positivo de la batería. Debe ser paralela a la primera línea.

Paso 2: Añade los Terminales (+) y (-)

Cerca de la línea más larga, añade un signo de más (+). Este signo indica el terminal positivo de la batería. Generalmente, se coloca cerca de la parte superior de la línea más larga.

Cerca de la línea más corta, añade un signo de menos (-). Este signo indica el terminal negativo de la batería. Suele colocarse cerca de la parte superior de la línea más corta.

Paso 3: Conecta los Símbolos con un Circuito

Ahora, dibuja líneas horizontales a cada lado de los símbolos. Estas líneas representan los cables que conectan la batería al resto del circuito.

Extiende estas líneas desde la parte superior o desde el centro de cada línea vertical (positiva y negativa). Asegúrate de que estas líneas se conecten a otros componentes del circuito.

Ejemplo Completo

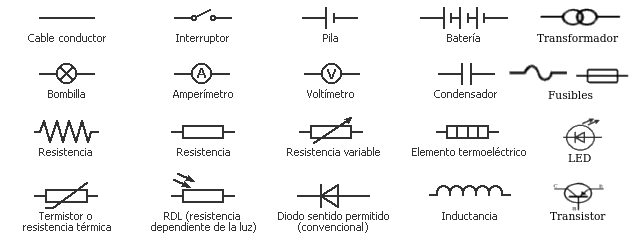

Imagina que tienes un circuito simple con una batería y una bombilla. La batería se representa con las dos líneas paralelas desiguales, el signo "+" y el signo "-". La bombilla se representa con su propio símbolo (un círculo con una "X" dentro, por ejemplo).

Dibuja la batería. Luego dibuja la bombilla. Finalmente, conecta la batería a la bombilla con líneas rectas que representan los cables. Así, tendrás un circuito básico.

Variaciones del Símbolo

A veces, el símbolo de la batería se dibuja varias veces en serie. Esto representa varias celdas conectadas para formar una batería más grande o una fuente de alimentación. En este caso, se dibujan varios pares de líneas paralelas cortas y largas, una al lado de la otra.

El símbolo siempre debe indicar claramente la polaridad (+ y -) de la fuente de energía. Así, cualquier persona que lea el diagrama del circuito sabrá cómo debe conectarse la batería.

Consideraciones Finales

Recuerda que la línea más larga siempre representa el terminal positivo. La línea más corta representa el terminal negativo. Los símbolos (+) y (-) ayudan a confirmar esta polaridad.

El símbolo de la batería es fundamental para entender y diseñar circuitos electrónicos. Practica dibujándolo varias veces para familiarizarte con él.

Con práctica, dibujar el símbolo de una batería en un circuito será rápido y fácil. ¡Ahora puedes representar una fuente de energía en tus diagramas!
