¡Hola estudiantes! Vamos a repasar juntos la tabla de constantes para gráficos de control. ¡No se preocupen, lo haremos fácil y claro!

¿Qué son las Constantes en Gráficos de Control?

Las constantes son valores numéricos precalculados. Se usan para simplificar los cálculos en la construcción de gráficos de control. Estas constantes nos ayudan a determinar los límites de control.

¿Por qué Usamos Tablas de Constantes?

Imagina tener que calcular los límites de control a mano cada vez. ¡Sería muy tedioso! Las tablas nos facilitan la vida. Proporcionan valores ya calculados para diferentes tamaños de muestra (n).

Las Constantes Más Comunes

Existen varias constantes, pero algunas son más importantes que otras. Vamos a enfocarnos en las más utilizadas. Estas se usan para gráficos de control de variables.

A₂

A₂ se utiliza en los gráficos de control X̄ - R. Es decir, el gráfico de medias y rangos. Sirve para calcular los límites de control superior (LCS) e inferior (LCI) de la media muestral.

Fórmula para el LCS: X̄ + A₂R̄. Fórmula para el LCI: X̄ - A₂R̄. X̄ es la media de las medias muestrales y R̄ es la media de los rangos.

D₃ y D₄

D₃ y D₄ también se usan en los gráficos X̄ - R. En este caso, para calcular los límites de control del rango (R). D₃ es para el límite inferior y D₄ para el límite superior.

Fórmula para el LCS: D₄R̄. Fórmula para el LCI: D₃R̄. Es importante notar que, para tamaños de muestra pequeños, D₃ puede ser igual a cero.

d₂, d₃, c₄

Las constantes d₂ y d₃ se utilizan para estimar la desviación estándar poblacional. Se basan en la amplitud muestral (Rango). La constante c₄ se usa para estimar la desviación estándar a partir de la media del rango (R̄).

Estas constantes son útiles cuando quieres estimar la variabilidad del proceso a partir de datos muestrales. Son importantes en el control estadístico de procesos (CEP).

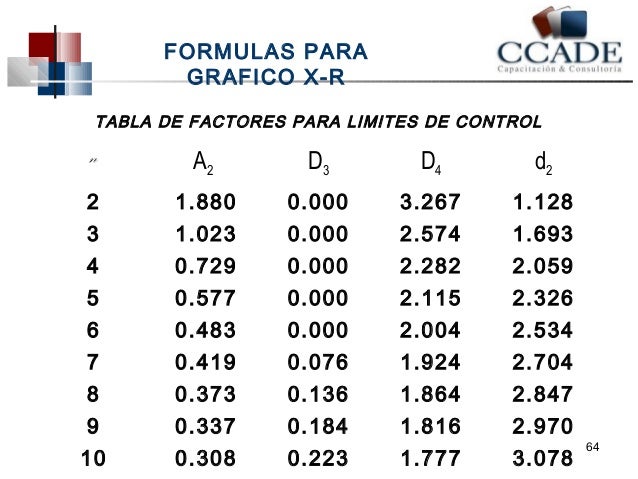

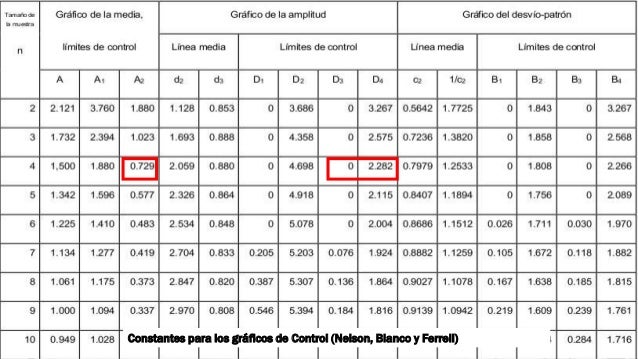

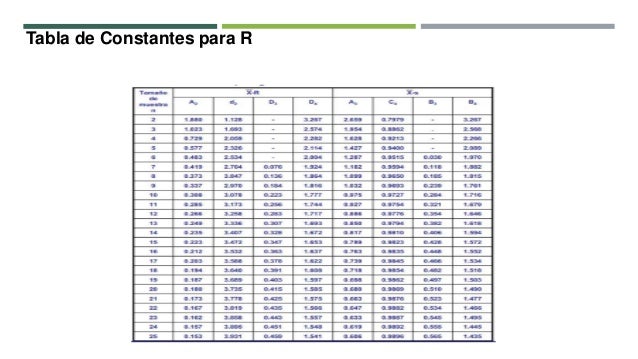

¿Cómo Usar la Tabla de Constantes?

El primer paso es determinar el tamaño de la muestra (n). Luego, busca ese valor en la columna correspondiente de la tabla. Una vez que lo encuentres, podrás leer los valores de A₂, D₃, D₄, d₂, etc.

¡Es crucial usar el valor correcto de n! Un error aquí afectará todos tus cálculos. Asegúrate de leer la tabla con cuidado.

Ejemplo Práctico

Supongamos que tienes un tamaño de muestra de n = 5. En la tabla, buscas la fila donde n = 5. Encontrarás que A₂ = 0.577, D₃ = 0, y D₄ = 2.114. ¡Ya tienes los valores que necesitas!

Ahora, puedes usar estos valores en las fórmulas de los límites de control. Recuerda que necesitas X̄ y R̄ para completar los cálculos.

¡No te Asustes!

Al principio, puede parecer mucha información. Pero con práctica, se vuelve más fácil. Lo importante es entender el propósito de cada constante y cómo se usa en las fórmulas.

¡Recuerda que la tabla de constantes es tu amiga! Úsala sabiamente y dominarás los gráficos de control.

Resumen

• Las constantes simplifican los cálculos de los límites de control.
• A₂ se usa en los gráficos X̄ - R para los límites de control de la media.
• D₃ y D₄ se usan en los gráficos X̄ - R para los límites de control del rango.
• Asegúrate de usar el valor de n correcto en la tabla.

¡Mucha suerte en tu examen! ¡Confío en que lo harás genial!
