Tabla De Los Calibres Delos Conductores Electricos
Imagina los cables eléctricos como autopistas para la electricidad. No todas las autopistas son iguales. Algunas son anchas, otras estrechas.
La Tabla de Calibres de Conductores Eléctricos es como un mapa que te indica el ancho adecuado de la autopista (cable) según la cantidad de tráfico (corriente eléctrica) que debe circular.
¿Qué es el Calibre de un Cable?
El calibre de un cable, o AWG (American Wire Gauge), es una medida de su grosor. Piensa en el AWG como el número de carril en una autopista. Un número AWG más pequeño significa un cable más grueso.
Must Read
Un cable más grueso puede llevar más corriente. Es como una autopista de ocho carriles que puede soportar mucho más tráfico que una de dos carriles. Es importante seleccionar el calibre correcto para evitar sobrecalentamiento y riesgos eléctricos.
Para visualizar esto, imagina un vaso pequeño intentando contener una jarra entera de agua. El agua se derramaría, ¿verdad? De la misma forma, un cable delgado intentando transportar demasiada corriente se calentará y podría provocar un incendio.
Comprendiendo la Tabla

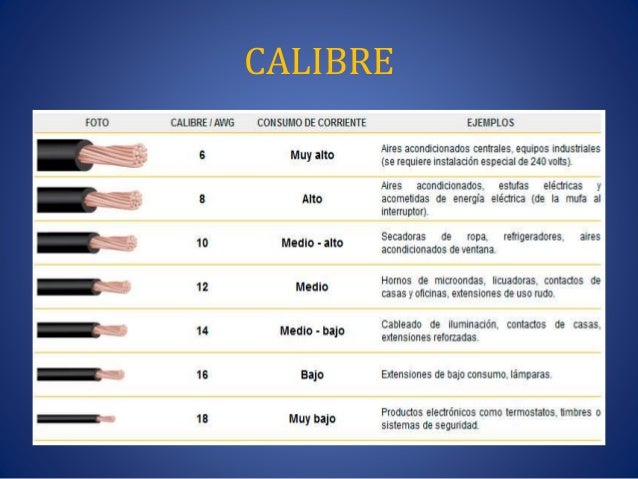

La tabla de calibres muestra la relación entre el calibre (AWG), la capacidad de corriente (amperios) y el uso del cable. Busca la columna con los AWG. Verás números como 14, 12, 10, 8, y así sucesivamente.
Recuerda: un número más pequeño significa un cable más grueso. Por ejemplo, un cable AWG 12 es más grueso que un cable AWG 14. Por lo tanto, el cable AWG 12 puede soportar más corriente.
Al lado de la columna de AWG, verás otra columna que indica la capacidad de corriente en amperios. Esta columna te dice cuánta corriente puede transportar con seguridad cada calibre de cable.
Por ejemplo, un cable AWG 14 puede soportar alrededor de 15 amperios. Un cable AWG 12 puede soportar alrededor de 20 amperios. Un cable AWG 10 puede soportar alrededor de 30 amperios.
Ejemplos Prácticos
Pensemos en algunos ejemplos comunes. Los cables AWG 14 se usan a menudo para circuitos de iluminación y algunos tomacorrientes. Estos circuitos generalmente están protegidos por interruptores de circuito de 15 amperios.
Los cables AWG 12 se usan comúnmente para tomacorrientes generales en una casa. Estos circuitos suelen estar protegidos por interruptores de circuito de 20 amperios. Es como tener una autopista un poco más ancha para manejar más tráfico.
Los cables AWG 10 se usan para electrodomésticos que consumen más energía, como aires acondicionados pequeños o calentadores. Estos circuitos suelen estar protegidos por interruptores de circuito de 30 amperios.
Para aparatos de alto consumo como estufas eléctricas o secadoras de ropa, se necesitan cables aún más gruesos, como AWG 8 o incluso AWG 6. Estos circuitos tienen interruptores de circuito de amperaje mucho más alto.
Material del Conductor
Es importante tener en cuenta el material del conductor. Los dos materiales más comunes son el cobre y el aluminio. El cobre es un mejor conductor de electricidad que el aluminio.
Para la misma capacidad de corriente, un cable de aluminio necesita ser más grueso que un cable de cobre. Las tablas de calibres especifican generalmente las capacidades para ambos materiales.
Piensa en ello como dos tipos de autopista: una de asfalto (cobre) y otra de grava (aluminio). Para que la autopista de grava transporte la misma cantidad de tráfico, necesita ser más ancha.
Precauciones Importantes
Siempre consulta la Tabla de Calibres y las regulaciones locales antes de realizar cualquier trabajo eléctrico. Es fundamental elegir el calibre correcto para garantizar la seguridad.
Si no estás seguro de qué calibre de cable usar, consulta a un electricista calificado. La electricidad puede ser peligrosa, y es mejor prevenir que lamentar.
Recuerda: elegir el calibre correcto es como elegir el tamaño correcto de autopista. Asegúrate de que la "autopista" (cable) sea lo suficientemente ancha para el "tráfico" (corriente) que necesita transportar. ¡Mantente seguro!
