Teorema De La Maxima Transferencia De Energia
El Teorema de la Máxima Transferencia de Energía es fundamental en el análisis de circuitos eléctricos.
Aquí te explicaremos paso a paso cómo encontrar la condición para lograr la máxima transferencia de energía.
Paso 1: Definir el Circuito Equivalente de Thevenin
Imagina que tienes una fuente de voltaje (o corriente) conectada a una red compleja de resistencias y otros componentes. El primer paso es simplificar todo eso.
Must Read
Reducimos el circuito a su equivalente de Thevenin visto desde los terminales de la carga. Esto significa encontrar el voltaje de Thevenin (VTh) y la resistencia de Thevenin (RTh).
El circuito equivalente de Thevenin consta de una fuente de voltaje VTh en serie con una resistencia RTh.
Paso 2: Conectar la Carga

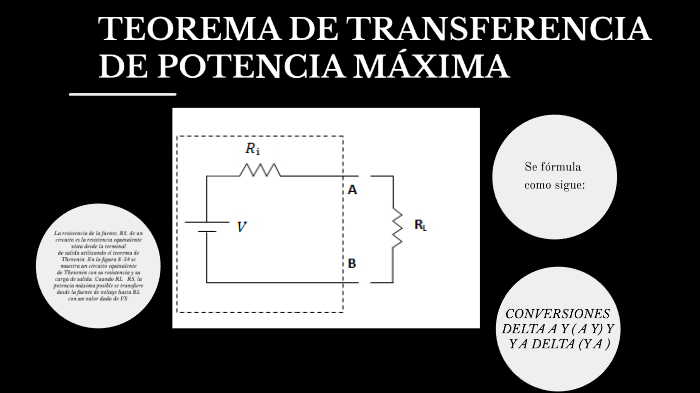

Ahora, conectamos una resistencia de carga (RL) a los terminales del circuito equivalente de Thevenin.
Esta resistencia RL representa el componente o el circuito que recibirá la energía del circuito de Thevenin.
Nuestro objetivo es encontrar el valor de RL que maximiza la potencia entregada a esta carga.
.jpg)
Paso 3: Calcular la Corriente a Través de la Carga
La corriente (IL) que fluye a través de la resistencia de carga RL se puede calcular usando la ley de Ohm.
IL = VTh / (RTh + RL)
Esta fórmula es crucial, ya que relaciona el voltaje de Thevenin, la resistencia de Thevenin y la resistencia de carga.
Paso 4: Calcular la Potencia Entregada a la Carga
La potencia (PL) entregada a la resistencia de carga RL se calcula como:
PL = (IL)2 * RL
Sustituyendo la expresión de IL del paso anterior, obtenemos:
PL = (VTh / (RTh + RL))2 * RL
Paso 5: Maximizar la Potencia
Para encontrar el valor de RL que maximiza PL, necesitamos derivar PL con respecto a RL y igualar el resultado a cero.
d(PL)/d(RL) = 0
Después de realizar la derivación y resolver la ecuación, encontramos que la potencia se maximiza cuando:
RL = RTh

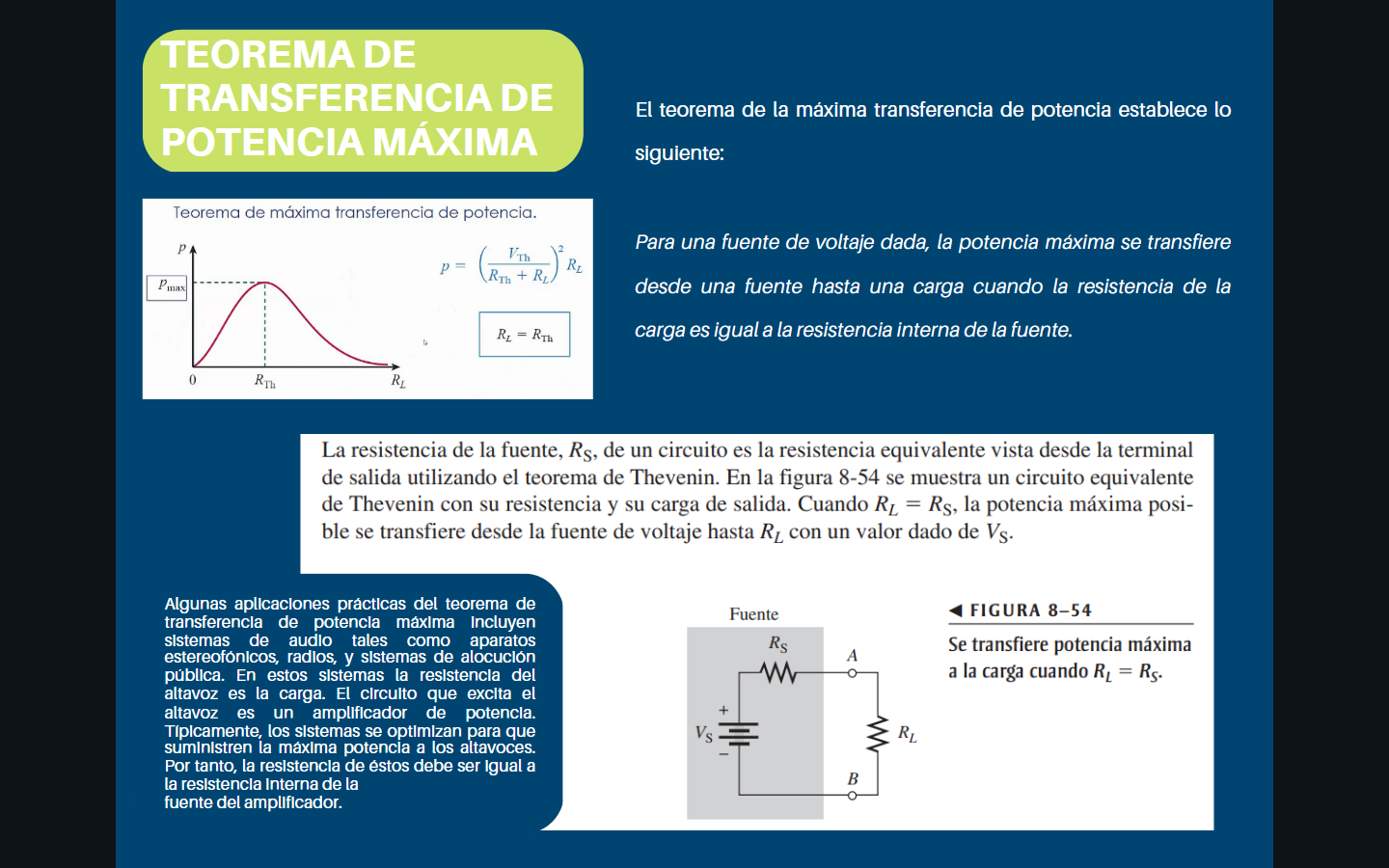

Paso 6: El Teorema de la Máxima Transferencia de Energía
Este resultado es el Teorema de la Máxima Transferencia de Energía.
Indica que la máxima potencia se entrega a la carga cuando la resistencia de la carga (RL) es igual a la resistencia de Thevenin (RTh) del circuito fuente.
En otras palabras, para obtener la máxima transferencia de energía, debes "emparejar" la resistencia de la carga con la resistencia interna del circuito fuente.
Paso 7: Calcular la Potencia Máxima Transferida
Una vez que sabemos que RL = RTh, podemos calcular la potencia máxima transferida (PLmax).
Sustituimos RL = RTh en la ecuación de la potencia:
PLmax = (VTh / (RTh + RTh))2 * RTh
PLmax = VTh2 / (4 * RTh)
Esta ecuación nos da la potencia máxima que se puede entregar a la carga en esas condiciones.
Recuerda que esta condición maximiza la potencia entregada a la carga, no la eficiencia. La eficiencia en este punto es solo del 50%.
