Teorema De Norton Ejercicios Resueltos Paso A Paso
El Teorema de Norton es una herramienta fundamental en el análisis de circuitos eléctricos. Permite simplificar una red compleja a un circuito equivalente que consta de una fuente de corriente independiente (IN) en paralelo con una resistencia (RN). Veamos cómo aplicar este teorema paso a paso, resolviendo algunos ejercicios.

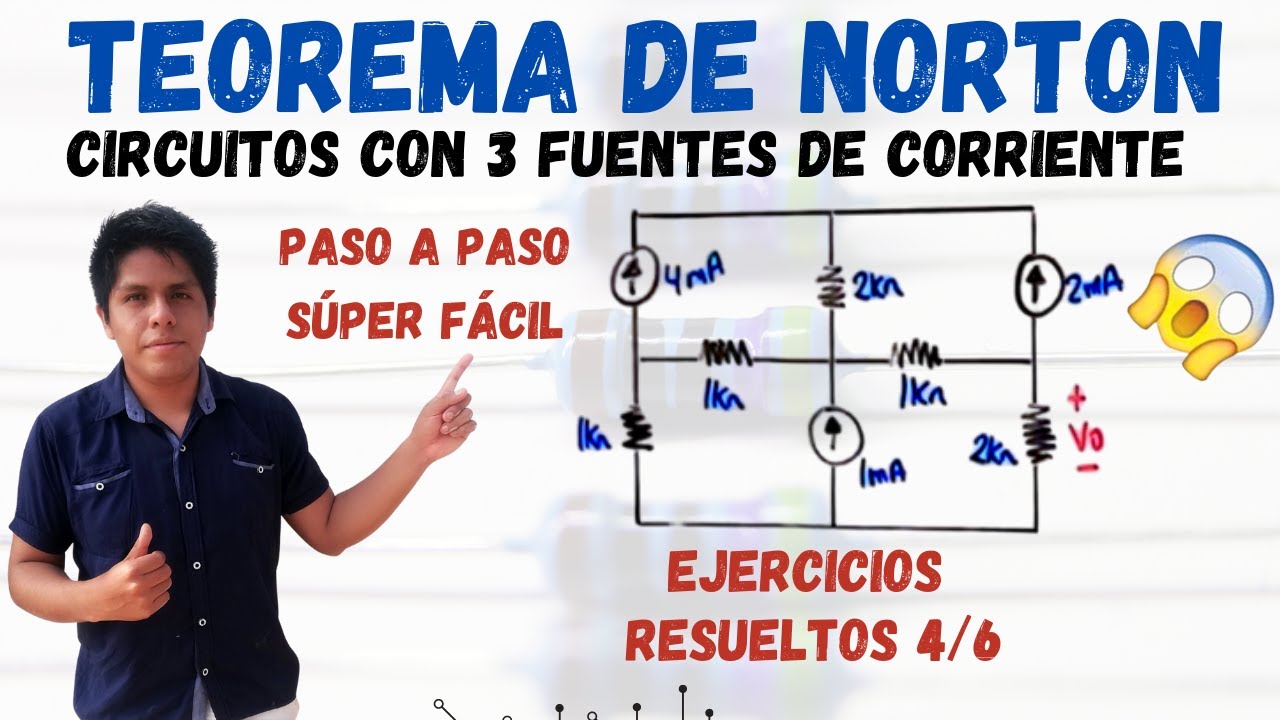

Ejercicio 1: Cálculo de la Corriente de Norton
Consideremos un circuito con una fuente de voltaje, varias resistencias, y una rama donde queremos encontrar la corriente de Norton. El primer paso es identificar la rama donde deseas encontrar el equivalente de Norton. Esta rama a menudo contiene la carga que quieres analizar.

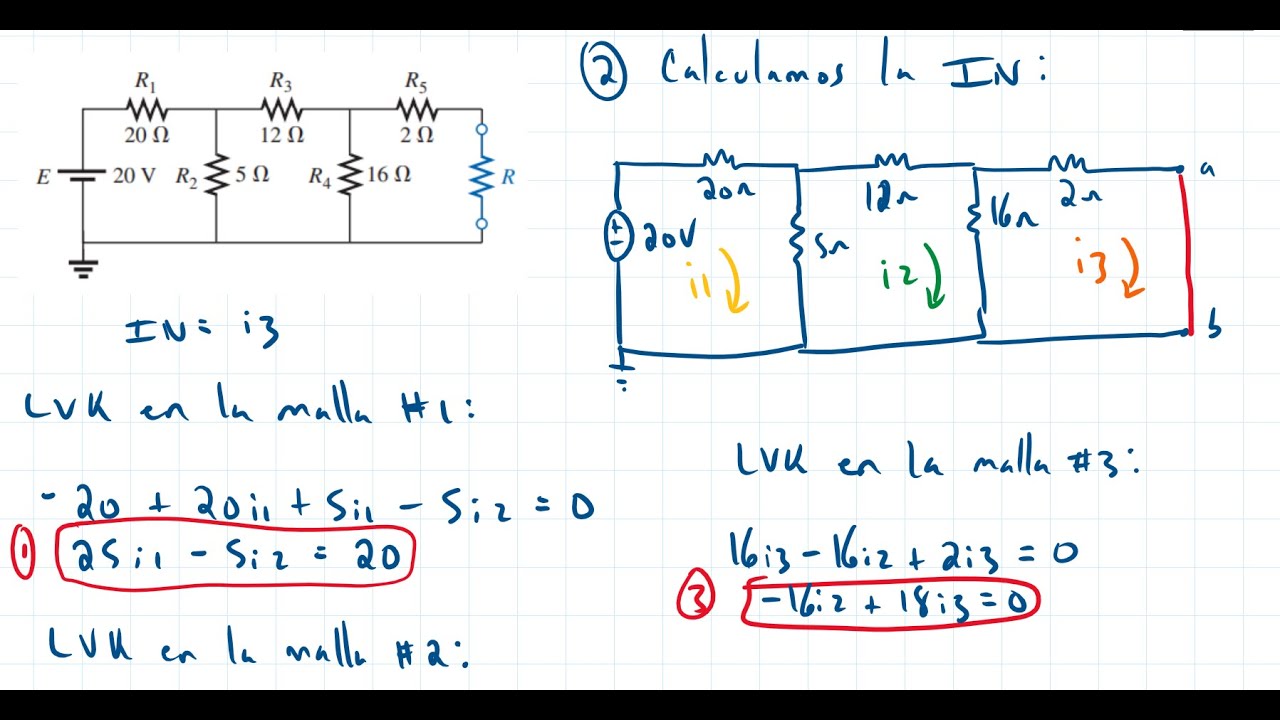

Cortocircuita la rama donde quieres encontrar el equivalente de Norton. Imagina que pones un cable que conecta los dos puntos de la rama. La corriente que fluye a través de este cortocircuito es la corriente de Norton (IN). Encuentra la corriente total a través del cortocircuito. Puedes usar el análisis de mallas, nodos o cualquier otra técnica de análisis de circuitos.
Must Read
Ejemplo: Si, después de analizar el circuito cortocircuitado, encuentras que la corriente que fluye a través del cortocircuito es de 2 Amperios, entonces IN = 2 A.
Ejercicio 2: Cálculo de la Resistencia de Norton

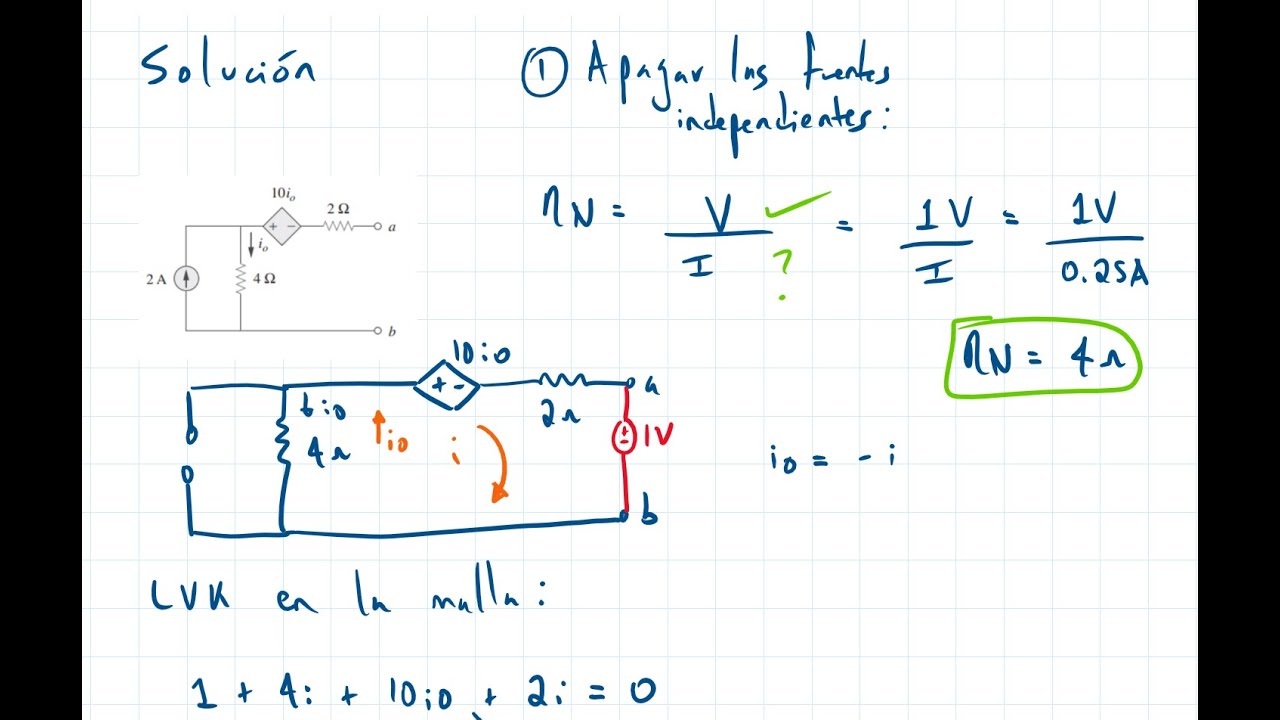

Después de calcular la corriente de Norton, necesitas encontrar la resistencia de Norton (RN). Para hacer esto, primero, desactiva todas las fuentes independientes en el circuito original. Esto significa que reemplazas las fuentes de voltaje por cortocircuitos y las fuentes de corriente por circuitos abiertos.
Ahora, desde los terminales de la rama donde originalmente querías encontrar el equivalente de Norton, mira hacia adentro del circuito. Calcula la resistencia equivalente vista desde esos terminales. Puedes usar combinaciones en serie y paralelo de resistencias.
Ejemplo: Si, después de desactivar las fuentes y calcular la resistencia equivalente vista desde los terminales, encuentras que es de 5 Ohmios, entonces RN = 5 Ω.

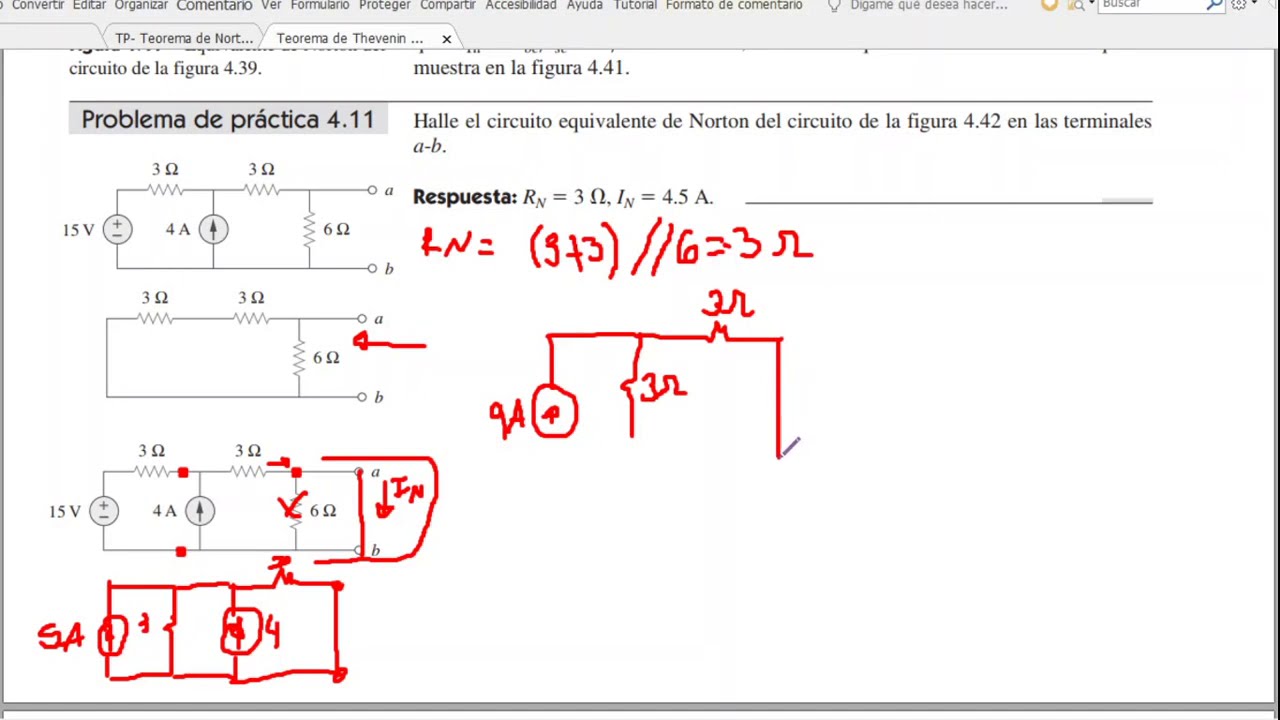

Ejercicio 3: Construcción del Circuito Equivalente de Norton
Una vez que tienes la corriente de Norton (IN) y la resistencia de Norton (RN), puedes construir el circuito equivalente de Norton. Este circuito consiste en una fuente de corriente IN en paralelo con una resistencia RN.
La fuente de corriente IN proporciona la corriente que calculaste en el primer paso. La resistencia RN representa la resistencia equivalente del circuito visto desde los terminales de la carga.
Ahora, puedes conectar la carga original a los terminales del circuito equivalente de Norton. Analizar este circuito simplificado es mucho más fácil que analizar el circuito original. El voltaje y la corriente a través de la carga serán los mismos que en el circuito original.
Ejercicio 4: Un Ejemplo Más Completo
Supongamos que tenemos un circuito con una fuente de voltaje de 12V y tres resistencias: R1 = 2 Ω, R2 = 4 Ω, y RL = 6 Ω (la resistencia de carga donde queremos encontrar el equivalente de Norton). R1 está en serie con la fuente, R2 está en paralelo con la serie de R1 y la fuente, y RL está conectada a los mismos nodos que R2.
Paso 1: Calcular IN. Cortocircuita RL. Ahora tienes la fuente de 12V en serie con R1 = 2 Ω y R2 = 4 Ω, estando R2 en paralelo con un cortocircuito. Toda la corriente fluirá a través del cortocircuito, ignorando R2. La corriente total es I = V/R = 12V / 2Ω = 6A. Por lo tanto, IN = 6A.
Paso 2: Calcular RN. Desactiva la fuente de voltaje (reemplaza con un cortocircuito). Ahora tienes R1 = 2 Ω en paralelo con R2 = 4 Ω. La resistencia equivalente (RN) es (2 * 4) / (2 + 4) = 8 / 6 = 1.33 Ω.
Paso 3: Circuito Equivalente. El circuito equivalente de Norton consiste en una fuente de corriente de 6A en paralelo con una resistencia de 1.33 Ω. Ahora, conecta la resistencia de carga RL = 6 Ω a este circuito equivalente. Puedes calcular fácilmente el voltaje y la corriente a través de RL utilizando este circuito simplificado.
Estos ejercicios muestran los pasos básicos para aplicar el Teorema de Norton. Recuerda practicar con diferentes circuitos para dominar la técnica. El Teorema de Norton simplifica el análisis de circuitos complejos, facilitando el cálculo de corrientes y voltajes en una rama específica.
