Tubo De Rayos X Con Sus Partes

Un Tubo de Rayos X es un dispositivo de vacío que produce rayos X cuando los electrones de alta velocidad impactan un blanco metálico. Es el corazón de los equipos de radiografía y fluoroscopía.

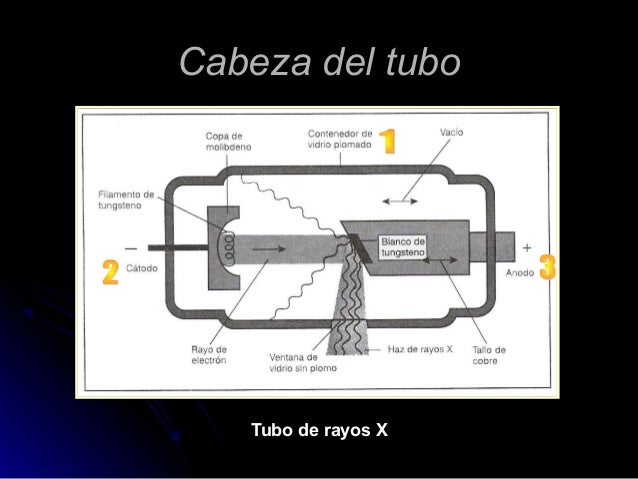

El funcionamiento del tubo de rayos X se puede desglosar en los siguientes pasos:

1. Generación de Electrones: Un filamento, generalmente de tungsteno, se calienta por corriente eléctrica. Este calentamiento produce la emisión termoiónica, liberando electrones. Imagina una bombilla incandescente, pero en lugar de luz, produce electrones.
2. Aceleración de Electrones: Una alta diferencia de potencial (voltaje) entre el cátodo (filamento) y el ánodo (blanco) acelera los electrones emitidos hacia el ánodo. A mayor voltaje, mayor es la energía de los electrones y, por ende, la energía de los rayos X producidos. Piensa en un tobogán: cuanto más alto, más rápido bajas.
3. Impacto y Producción de Rayos X: Los electrones de alta energía impactan el blanco del ánodo. Este impacto produce rayos X a través de dos procesos: radiación de frenado (Bremsstrahlung), que genera rayos X de diferentes energías, y radiación característica, que genera rayos X de energías específicas al elemento del blanco. Imagina que chocas dos canicas; la energía se transforma en sonido y calor, similar a la transformación en rayos X.
4. Colimación y Filtración: Los rayos X producidos se dirigen y filtran mediante un colimador para enfocar el haz y un filtro para eliminar los rayos X de baja energía que aumentarían la dosis al paciente sin contribuir a la imagen. Esto es como usar un lente para enfocar la luz del sol.

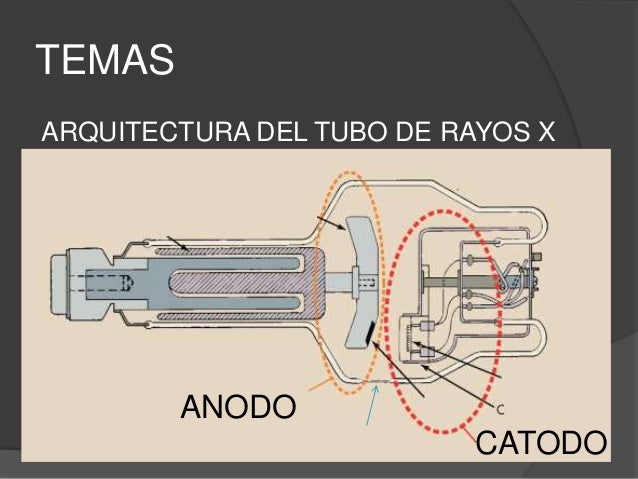

Las partes principales del tubo de rayos X son: el cátodo (con el filamento), el ánodo (con el blanco), el tubo de vacío, el estator y el rotor (para ánodos rotatorios), y la cubierta protectora con aceite para disipar el calor. El ánodo rotatorio permite una mayor disipación del calor, permitiendo utilizar intensidades de corriente mayores y por lo tanto, obtener imagenes de mayor calidad y reducir los tiempos de exposición.

Un uso práctico del tubo de rayos X es en la radiografía médica para diagnosticar fracturas óseas. Otro uso es en la fluoroscopía para guiar procedimientos quirúrgicos en tiempo real.
