Arranque Estrella Delta De Un Motor Trifasico
¡Hola, futuros ingenieros! Vamos a desglosar el arranque Estrella-Delta de un motor trifásico. No se preocupen, es más sencillo de lo que parece. ¡Ánimo, que vamos a por ello!
¿Qué es el Arranque Estrella-Delta?
Es un método de arranque reducido para motores trifásicos. Reduce la corriente de arranque. Esto evita caídas de tensión importantes en la red eléctrica. ¡Es una forma inteligente de arrancar motores!
El motor se conecta inicialmente en configuración estrella (Y). Luego, se conmuta a la configuración delta (Δ) una vez que alcanza una velocidad adecuada. Esta transición reduce la corriente sin sacrificar el par motor a largo plazo. Piénsenlo como un "turbo" que solo se usa al principio.
Must Read
¿Por qué Usar Estrella-Delta?
La principal ventaja es la reducción de la corriente de arranque. Un motor, al arrancar directamente, puede consumir hasta 5-7 veces su corriente nominal. ¡Imaginen el impacto en la red!
El arranque Estrella-Delta disminuye esta corriente de arranque aproximadamente a un tercio. Protege la red eléctrica de sobrecargas. También alarga la vida útil del motor.
Además, reduce el estrés mecánico en los devanados del motor. Al arrancar suavemente, se evitan sacudidas bruscas. ¡Es una inversión en la salud del motor!
Componentes del Circuito Estrella-Delta
Necesitamos varios componentes clave. Primero, un contactor principal (KM1). Este conecta el motor a la red eléctrica en ambas configuraciones.
También necesitamos un contactor estrella (KM2). Este es el que realiza la conexión en estrella durante el arranque. Luego, un contactor delta (KM3). Este conecta el motor en configuración delta cuando alcanza la velocidad deseada.
Un relé térmico (F1) es esencial para proteger el motor de sobrecargas. ¡Nunca lo olviden! Y por supuesto, un temporizador (K1T) para controlar el tiempo de conmutación entre estrella y delta.
Funcionamiento del Circuito
Al accionar el pulsador de marcha, se activa el contactor principal (KM1) y el contactor estrella (KM2). El motor arranca en configuración estrella.
El temporizador (K1T) empieza a contar. Después de un tiempo predefinido (generalmente unos segundos), el contactor estrella (KM2) se desactiva. Inmediatamente después, se activa el contactor delta (KM3).
El motor ahora funciona en configuración delta. Mantiene su velocidad y par nominal. ¡Todo esto ocurre de forma automática gracias al temporizador!
Consideraciones Importantes
El motor debe estar diseñado para funcionar en configuración delta a la tensión de la red. ¡Esto es crucial! Si no, dañaremos el motor.
El par de arranque en estrella es menor que en delta. Verifiquen que el par de carga sea adecuado para la configuración estrella. Si no, el motor podría no arrancar correctamente.
El tiempo de conmutación es importante. Debe ser lo suficientemente corto para evitar una parada momentánea del motor. Pero lo suficientemente largo para asegurar que el motor haya alcanzado una velocidad adecuada.

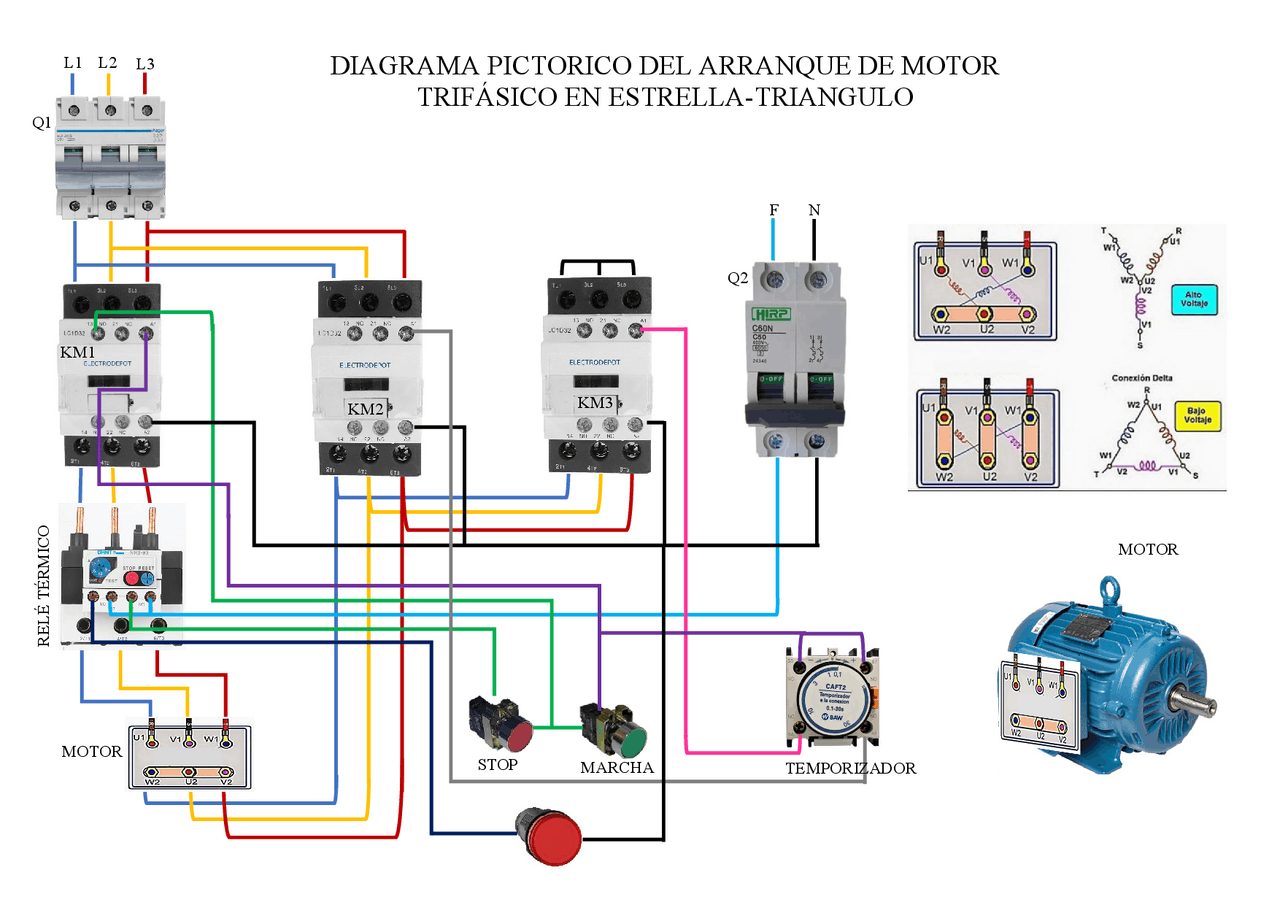

Diagrama de Cableado (Simplificado)
Visualizar el diagrama es fundamental. Busquen ejemplos en libros de texto o internet. Identifiquen los contactores, el relé térmico y el temporizador. ¡Practiquen dibujando el diagrama!
Resumen y Consejos Finales
Recuerden, el arranque Estrella-Delta reduce la corriente de arranque del motor. Utiliza contactores y un temporizador para conmutar entre las configuraciones estrella y delta. Verifiquen la compatibilidad del motor con la tensión de la red en configuración delta.
¡No se desanimen! Practiquen dibujando los diagramas. Resuelvan ejercicios. Visualicen el funcionamiento del circuito. ¡Con dedicación, dominarán el arranque Estrella-Delta!
¡Mucha suerte en su examen! Confío en que lo harán genial. ¡Hasta la próxima!
