Calculo De Losas Nervadas En Dos Direcciones

¡Hola! Vamos a explorar el cálculo de losas nervadas en dos direcciones. Imaginen un gofre. Esa es la idea principal detrás de estas losas.

¿Qué son las Losas Nervadas Bidireccionales?

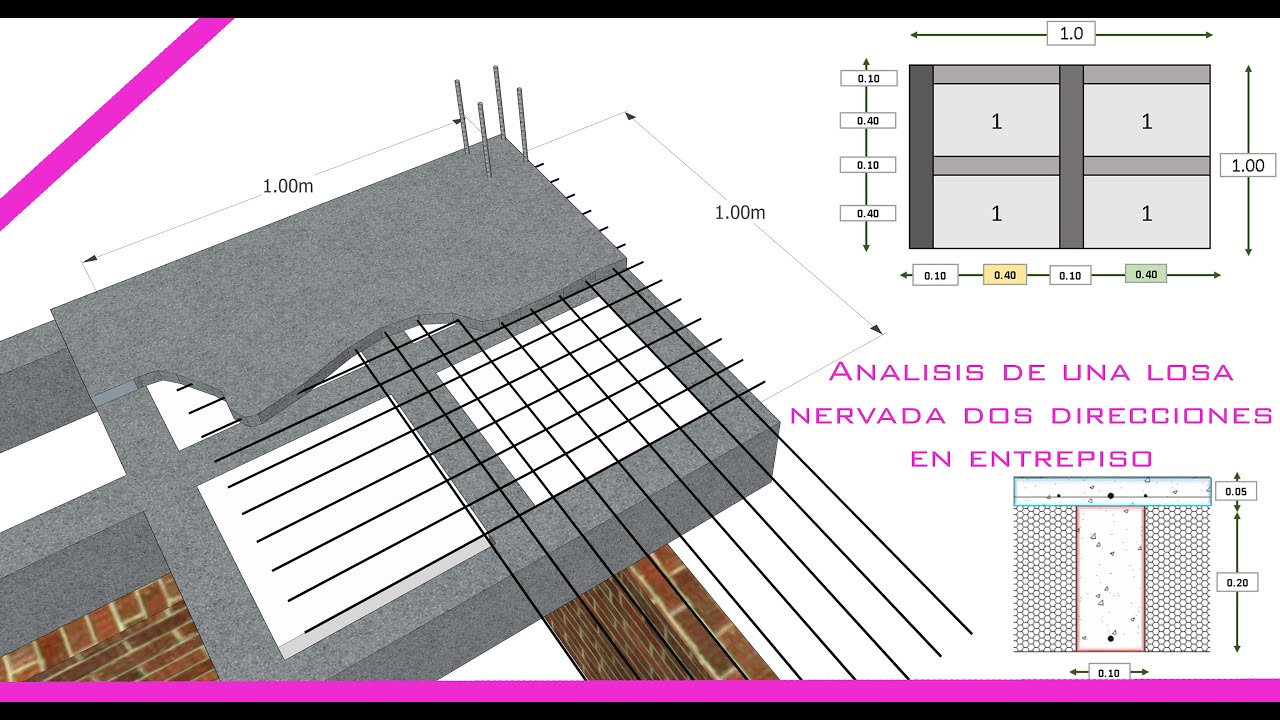

Son losas de concreto reforzado con nervios que se cruzan en dos direcciones. Estos nervios crean una estructura reticular. Piensen en una rejilla que distribuye el peso eficientemente.

En lugar de una losa maciza, tenemos nervios y aligeramientos. Esto reduce el peso propio de la losa. El peso se transfiere a las columnas de forma más eficiente.

Visualicen un tablero de ajedrez. Los cuadros oscuros serían los aligeramientos. Las líneas blancas serían los nervios. Así se distribuyen las cargas en la losa.

Elementos Clave

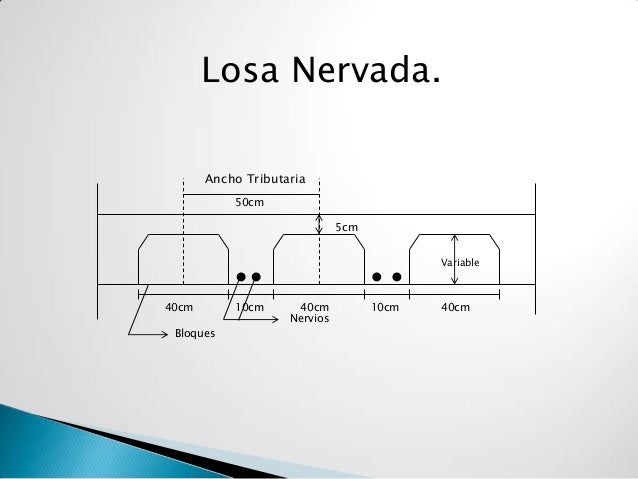

Nervios: Son las vigas pequeñas que forman la rejilla. Resistirán los esfuerzos de flexión y cortante. Piensen en ellos como las costillas de un animal.

Aligeramientos: Son los huecos entre los nervios. Se crean usando bloques de EPS (Poliestireno Expandido) o materiales similares. Reducen el peso y la cantidad de concreto.

Capa de Compresión: Es la capa superior de concreto, que cubre los nervios y los aligeramientos. Trabaja en compresión y ayuda a distribuir las cargas. Imaginen la tapa de un pastel sobre una estructura de soporte.

Cálculo: Pasos Básicos

Calcularemos la losa paso a paso. Cada paso tiene su propia fórmula y concepto clave. Simplificaremos el proceso para entender la lógica.

1. Determinación de Cargas: Primero, necesitamos conocer las cargas que actuaran. Carga muerta (peso propio) y carga viva (personas, muebles). Piensen en el peso del gofre y todo lo que pongan encima.

2. Análisis de Cargas: Analizaremos cómo se distribuyen las cargas. La carga se divide en ambas direcciones (x e y). Similar a como el agua se dispersa en una rejilla.

3. Cálculo de Momentos: Calcularemos los momentos flectores en cada dirección. Esto determina la cantidad de acero necesaria. Los momentos son como las fuerzas que intentan doblar la losa.

4. Diseño del Acero: Diseñaremos la armadura de acero en los nervios. Necesitamos suficiente acero para resistir la flexión. El acero es como los huesos que dan soporte a la estructura.

5. Verificación de Cortante: Verificaremos que los nervios resistan los esfuerzos cortantes. El cortante es la fuerza que intenta cortar la losa verticalmente. Imaginen un cuchillo intentando cortar el gofre.

Analizando los Momentos Flectores

Los momentos flectores son cruciales. Estos momentos indican dónde y cuánto se dobla la losa. Consideren el momento como una medida de la "fuerza de doblado".

Se utilizan coeficientes para simplificar el cálculo de momentos. Estos coeficientes dependen de la relación entre los lados de la losa (Lx/Ly). Los coeficientes actúan como "atajos" matemáticos basados en la forma de la losa.

Las tablas de coeficientes nos dan valores para calcular los momentos. Estos valores se multiplican por las cargas y las dimensiones. Así, obtenemos los momentos de diseño.

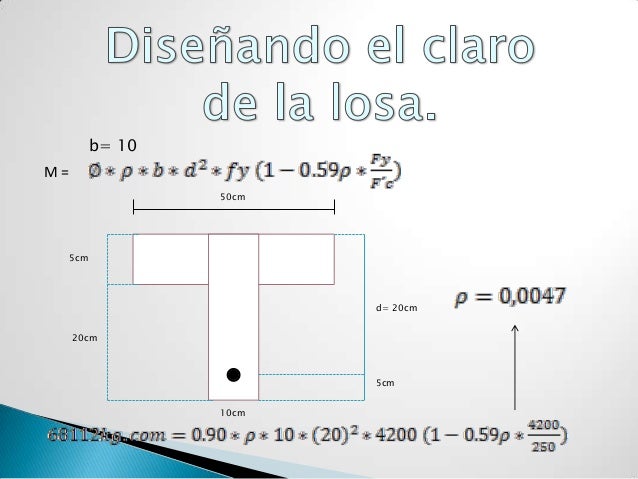

Diseño del Acero de Refuerzo

El acero es el mejor amigo del concreto. Resiste la tensión, la fuerza que intenta estirar el concreto. Imaginen al acero como cuerdas que mantienen unida la losa.

Calcularemos el área de acero necesaria en cada dirección. Esta área depende del momento flector y de la resistencia del acero. Más momento significa más acero.

La distribución del acero es importante. El acero se coloca principalmente en los nervios. También se coloca acero en la capa de compresión para controlar la fisuración. Piensen en el acero como una red que refuerza toda la estructura.

Ventajas de las Losas Nervadas

Reducción de Peso: Son más ligeras que las losas macizas. Reduce la carga sobre la estructura y cimentación.

Mayor Luz: Permiten cubrir mayores distancias entre columnas. Ideal para espacios amplios sin muchas columnas intermedias.

Aislamiento: Los aligeramientos pueden mejorar el aislamiento térmico y acústico. Ayuda a mantener una temperatura confortable y reducir el ruido.

Espero que esta introducción a las losas nervadas bidireccionales haya sido útil. ¡Ahora estás un paso más cerca de dominar el diseño estructural!
