Como Hacer Un Levantamiento Topografico Con Google Earth

¡Hola a todos futuros topógrafos! Preparémonos juntos para ese examen sobre levantamientos topográficos con Google Earth. No se preocupen, lo haremos paso a paso y de manera sencilla. ¡Ánimo!

Preparación Inicial

Primero, asegúrense de tener Google Earth Pro instalado. La versión Pro es gratuita y necesaria para algunas funcionalidades clave. Descárguenla desde el sitio oficial de Google. Una vez instalada, familiarícense con la interfaz. Experimenten con las herramientas de navegación.

Importante, establezcan las unidades correctas. Vayan a Herramientas > Opciones. En la pestaña "Vista 3D", configuren las unidades de medida a metros o kilómetros. ¡Esto evitará confusiones más adelante! Verifiquen también que la elevación esté configurada en metros.

Delimitación del Área de Estudio

Ubiquen en Google Earth el área que desean levantar. Usen la herramienta de búsqueda para encontrar la ubicación exacta. Pueden ingresar coordenadas geográficas si las tienen.

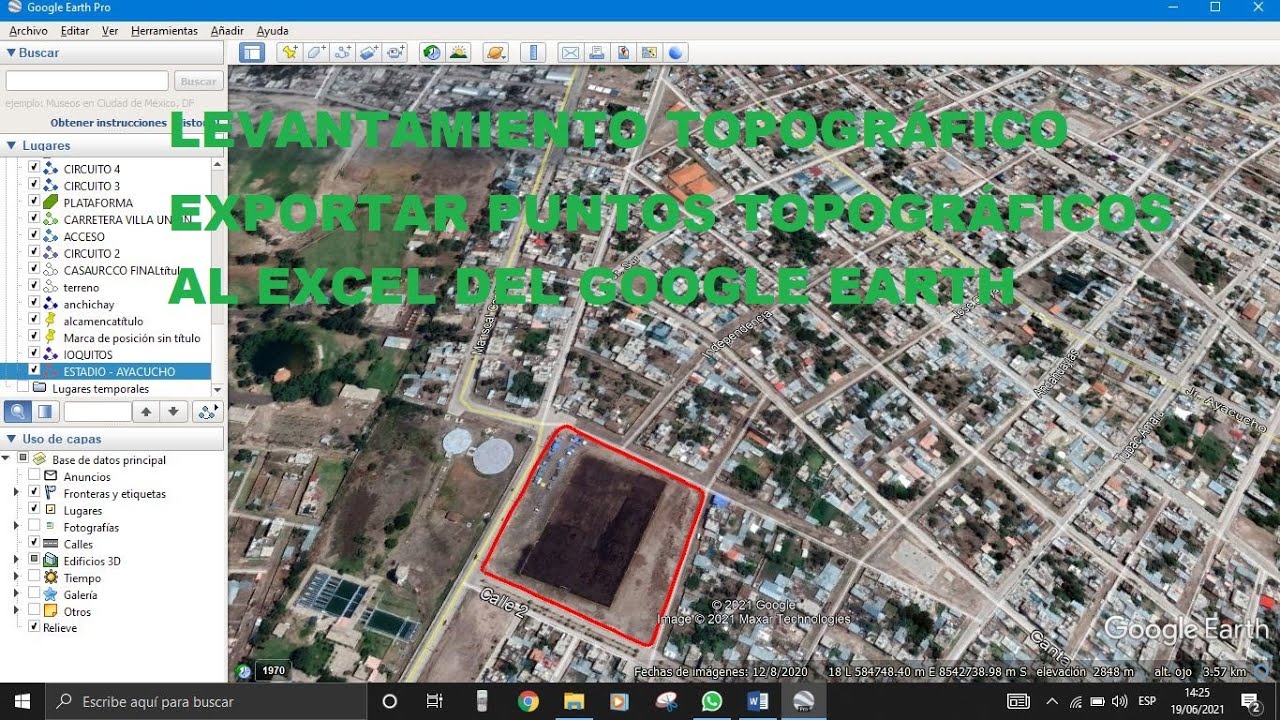

Ahora, definan el contorno de la zona. Usen la herramienta "Polígono". Hagan clic en el icono del polígono en la barra de herramientas. Comiencen a dibujar el límite del área haciendo clic en diferentes puntos.

Cierren el polígono conectando el último punto con el primero. Aparecerá una ventana con propiedades. Denle un nombre descriptivo al polígono. Ajusten el color y el grosor del borde para que sea visible.

Obtención de Puntos de Elevación

Este es un paso crucial. Usaremos la herramienta "Ruta". Hagan clic en el icono de la ruta en la barra de herramientas. Dibujen una serie de rutas que cubran el área del polígono. Intenten que las rutas sean paralelas y estén espaciadas uniformemente.

Cada ruta representará una línea de perfil topográfico. A medida que dibujan cada ruta, anoten su nombre. Nombres como "Perfil_A", "Perfil_B", etc. son útiles.

Ahora, para cada ruta, obtengan los datos de elevación. Hagan clic derecho en la ruta que crearon. Seleccionen "Mostrar perfil de elevación". Se abrirá una ventana con un gráfico de elevación a lo largo de la ruta.

Recorran el perfil de elevación con el cursor. Anoten las coordenadas (latitud, longitud) y la elevación de puntos representativos. Estos puntos deben incluir cambios significativos en la elevación (picos, valles). Pueden copiar y pegar estos datos en una hoja de cálculo.

Procesamiento de Datos y Creación del Modelo

Con los datos recopilados, usen una hoja de cálculo (Excel, Google Sheets). Organicen la información en columnas: Latitud, Longitud, Elevación. Guarden este archivo en formato CSV (valores separados por comas).

Existen varios programas de software topográfico que pueden importar archivos CSV. Algunos ejemplos son QGIS, AutoCAD Civil 3D, o incluso programas más sencillos. Importen el archivo CSV al software de su elección.

El software utilizará los puntos de elevación para crear un modelo digital del terreno (MDT). Este modelo representa la superficie del terreno en forma digital. A partir del MDT, pueden generar curvas de nivel, perfiles topográficos, y calcular volúmenes.

Puntos Clave para el Examen

Recuerden, la precisión del levantamiento depende de la cantidad de puntos que tomen. A mayor densidad de puntos, mayor será la precisión del modelo. Presten atención a los cambios de elevación significativos.

Es importante saber interpretar los perfiles de elevación. Entiendan cómo la pendiente se representa en el gráfico. Sepan cómo identificar picos, valles y puntos de inflexión.

Finalmente, practiquen con ejercicios. Realicen levantamientos topográficos simulados en diferentes áreas. Esto les ayudará a familiarizarse con el proceso y a resolver problemas comunes.

Resumen

Para resumir:
1. Instalación y configuración de Google Earth Pro.
2. Delimitación del área con la herramienta Polígono.
3. Creación de perfiles con la herramienta Ruta.
4. Obtención de datos de elevación de los perfiles.
5. Procesamiento de datos en una hoja de cálculo.
6. Creación del modelo digital del terreno (MDT) con software topográfico.

¡Mucha suerte en su examen! Con práctica y dedicación, dominarán el levantamiento topográfico con Google Earth. ¡Confío en ustedes!
