Como Polarizar Un Transistor Como Amplificador

Polarizar un transistor como amplificador es crucial para que este funcione correctamente en un circuito. Esencialmente, polarizar significa establecer un punto de operación estable (el punto Q) para el transistor, asegurando que pueda amplificar señales sin distorsión. Se utiliza en innumerables aplicaciones, desde amplificadores de audio y radio hasta circuitos de control y osciladores.

¿Por qué es importante la polarización?

Sin la polarización adecuada, la señal de entrada puede ser cortada (clipped), resultando en una salida distorsionada. El punto Q debe estar en la región activa del transistor, permitiendo que la señal varíe por encima y por debajo de ese punto sin entrar en saturación o corte.

Guía Rápida para Polarizar un Transistor BJT (NPN):

• Polarización Fija: El método más sencillo, pero el menos estable frente a cambios de temperatura o variaciones en las características del transistor.
  • Calcula la resistencia de base (Rb): Determina la corriente de base (Ib) necesaria para el punto Q deseado. Usa la fórmula: Ib = Ic / β (donde Ic es la corriente de colector y β es la ganancia del transistor). Luego, calcula Rb con: Rb = (Vcc - Vbe) / Ib (donde Vcc es el voltaje de alimentación y Vbe es el voltaje base-emisor, típicamente 0.7V para un transistor de silicio).
  • Conecta los componentes: Conecta Rb entre Vcc y la base del transistor, y una resistencia de colector (Rc) entre Vcc y el colector. El emisor se conecta a tierra.

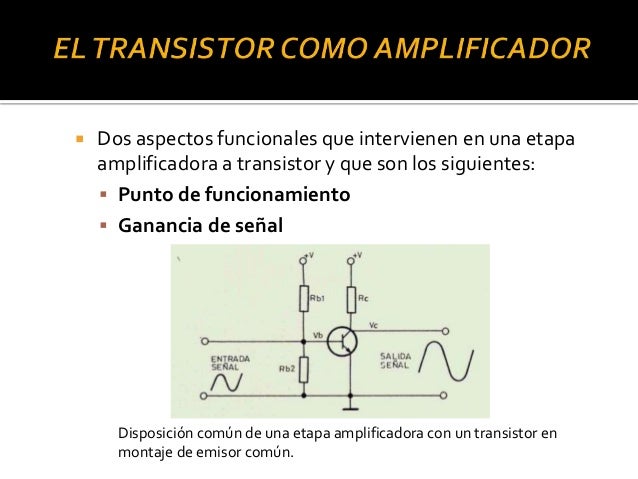

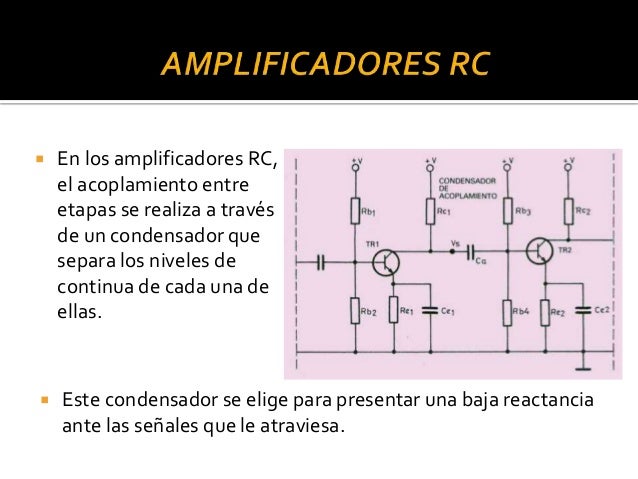

• Polarización por Divisor de Voltaje: Mucho más estable que la polarización fija.
  • Calcula las resistencias del divisor (R1 y R2): R1 y R2 forman un divisor de voltaje que establece el voltaje en la base del transistor (Vb). Elige R1 y R2 de manera que Vb sea aproximadamente 1-2V mayor que el voltaje emisor (Ve).
  • Calcula la resistencia de emisor (Re): Re se utiliza para estabilizar la corriente de colector. El valor de Re depende de la corriente de colector y el voltaje emisor deseados (Re = Ve / Ie, donde Ie ≈ Ic).
  • Conecta los componentes: R1 se conecta entre Vcc y la base, R2 entre la base y tierra. Re se conecta entre el emisor y tierra. Rc se conecta entre Vcc y el colector.

Ejemplo Práctico (Polarización por Divisor de Voltaje):

Supongamos que tienes un transistor con β = 100, Vcc = 12V, y deseas una corriente de colector de Ic = 2mA. Podrías elegir Ve = 2V, lo que te daría Re = 2V / 0.002A = 1000 ohms. Luego, selecciona R1 y R2 para que Vb sea aproximadamente 3V. Un divisor con R1 = 10k ohms y R2 = 4.7k ohms podría funcionar. Finalmente, calcula Rc para obtener la ganancia deseada.

Recuerda verificar experimentalmente los valores calculados, ya que los transistores reales pueden diferir de las especificaciones. Usa un multímetro para medir los voltajes y las corrientes en el circuito y ajusta las resistencias según sea necesario para optimizar el punto Q.
