Crane Flujo De Fluidos En Valvulas Accesorios Y Tuberias

El flujo de fluidos en válvulas, accesorios y tuberías es un tema fundamental en ingeniería, especialmente en el diseño y análisis de sistemas que transportan líquidos o gases. Comprender cómo se comporta un fluido al pasar por estos componentes es crucial para asegurar la eficiencia, la seguridad y la durabilidad de cualquier sistema.

Conceptos Básicos

Antes de profundizar, definamos algunos términos clave. Un fluido es cualquier sustancia que puede fluir, incluyendo líquidos y gases. La viscosidad es la resistencia de un fluido a fluir; un fluido con alta viscosidad, como la miel, fluye más lentamente que un fluido con baja viscosidad, como el agua. La presión es la fuerza ejercida por el fluido sobre un área determinada.

El flujo se refiere a la cantidad de fluido que pasa por un punto en un tiempo determinado. El flujo puede ser laminar, donde las capas de fluido se mueven suavemente y en paralelo, o turbulento, donde el flujo es caótico e irregular. La transición entre flujo laminar y turbulento depende de la velocidad del fluido, las propiedades del fluido (viscosidad) y la geometría de la tubería.

Pérdida de Carga

Cuando un fluido fluye a través de una tubería, válvula o accesorio, experimenta una pérdida de carga. Esto significa que la presión del fluido disminuye a medida que avanza. Esta pérdida de presión es causada por la fricción entre el fluido y las paredes de la tubería y por la turbulencia creada por cambios en la dirección o el área de flujo.

Hay dos tipos principales de pérdidas de carga: pérdidas mayores y pérdidas menores. Las pérdidas mayores se deben principalmente a la fricción a lo largo de la longitud de la tubería recta. Estas pérdidas dependen de la longitud de la tubería, el diámetro de la tubería, la rugosidad de la superficie interna de la tubería y la velocidad del flujo.

Las pérdidas menores se deben a componentes individuales como válvulas, codos, tes y entradas/salidas de tuberías. Estos componentes introducen turbulencia y cambios en la velocidad del flujo, lo que resulta en una pérdida de presión adicional. La magnitud de estas pérdidas depende del tipo de componente y del caudal.

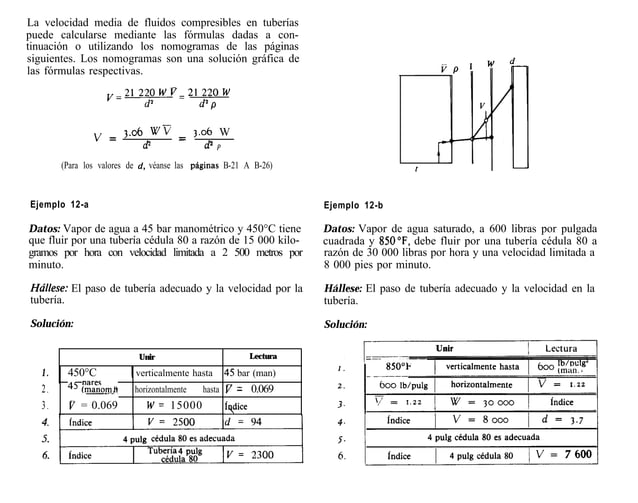

El Manual Crane

El Manual Crane 410, titulado "Flujo de fluidos a través de válvulas, accesorios y tuberías", es una referencia ampliamente utilizada en ingeniería para calcular las pérdidas de carga en sistemas de tuberías. Este manual proporciona datos experimentales y ecuaciones para estimar las pérdidas de presión en una amplia variedad de válvulas y accesorios.

El manual utiliza el concepto de longitud equivalente para simplificar los cálculos. La longitud equivalente de un accesorio o válvula representa la longitud de tubería recta que produciría la misma pérdida de carga que el accesorio en cuestión. Al sumar la longitud equivalente de todos los accesorios a la longitud real de la tubería, se puede calcular la pérdida de carga total del sistema utilizando ecuaciones para tuberías rectas.

Aplicaciones Prácticas

La comprensión del flujo de fluidos y la pérdida de carga es esencial en muchas aplicaciones. En el diseño de sistemas de suministro de agua, es crucial asegurar que haya suficiente presión en todos los puntos de la red para satisfacer la demanda de los usuarios. Esto requiere calcular las pérdidas de carga en las tuberías, válvulas y bombas.

En la industria química, es fundamental controlar el flujo de fluidos en los procesos de producción. El cálculo preciso de las pérdidas de carga ayuda a optimizar el diseño de las tuberías y a seleccionar las bombas adecuadas para mantener el flujo deseado. También es importante considerar la corrosión y la compatibilidad química de los materiales de las tuberías.

En los sistemas de calefacción, ventilación y aire acondicionado (HVAC), el cálculo de las pérdidas de carga es crucial para asegurar que el aire o el agua circulen correctamente a través de los conductos y las tuberías. Una mala comprensión de este fenómeno puede resultar en un sistema ineficiente y en un confort inadecuado.

Finalmente, el diseño de sistemas de riego también se beneficia enormemente de la aplicación de los principios de flujo de fluidos. Se debe asegurar un caudal y presión adecuados en cada aspersor, tomando en cuenta las pérdidas de carga en la red de tuberías.
