Cuál Es La Función Del Codificador
Un codificador es un circuito combinacional que realiza la función inversa a la de un decodificador. Básicamente, transforma un conjunto de señales activas de entrada en un código binario de salida. Su función principal es simplificar la representación de la información, convirtiendo múltiples entradas individuales en una salida codificada que ocupa menos espacio y es más fácil de procesar.

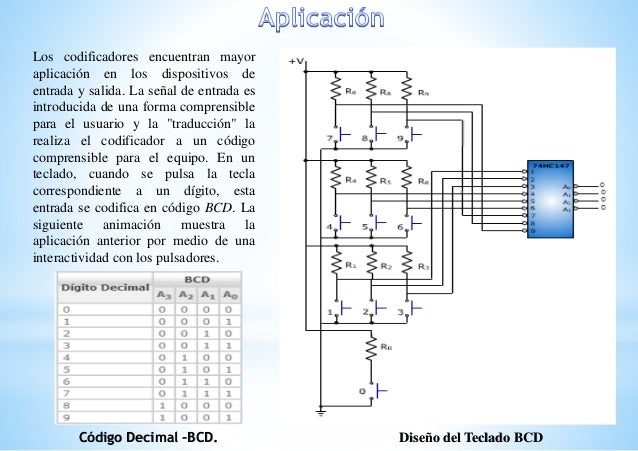

Las aplicaciones son vastísimas: desde teclados y controles remotos hasta sistemas de control industrial y comunicación digital. Imagina un teclado: cada tecla representa una entrada. El codificador convierte la tecla presionada en un código binario único que la computadora puede entender.
¿Cómo Funciona un Codificador?
Aquí te presento una guía rápida para entender su funcionamiento:
Must Read

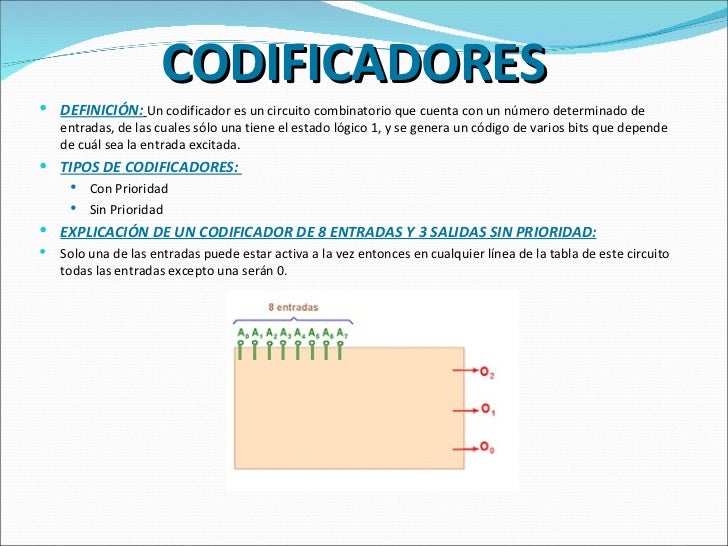

- Identifica las entradas: Un codificador tiene múltiples entradas, cada una representando un valor o estado diferente. Por ejemplo, un codificador con 8 entradas podría representar los números del 0 al 7.
- Una entrada activa a la vez: Lo ideal es que solo una entrada esté activa (con valor '1' lógico) en un momento dado. Si dos o más entradas se activan simultáneamente, el resultado puede ser impredecible, a menos que sea un codificador de prioridad.
- Genera el código binario: El codificador genera un código binario de salida que corresponde a la entrada activa. Si la entrada número 3 está activa, la salida podría ser '011' (que es 3 en binario).

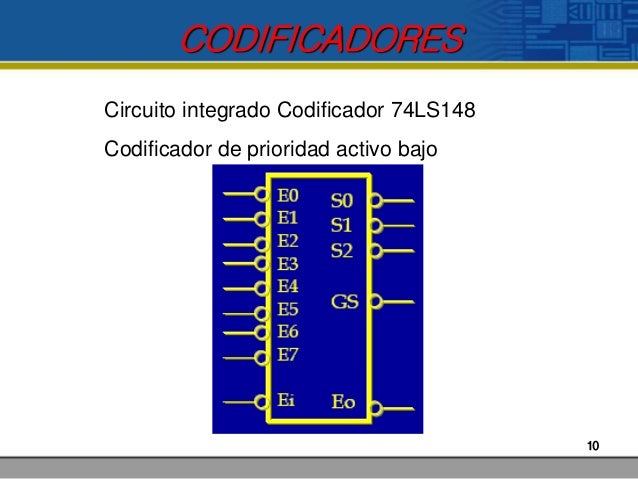

- Codificadores de Prioridad: Estos codificadores resuelven el problema de múltiples entradas activas. Si varias entradas están activas, el codificador de prioridad le da precedencia a la entrada con mayor prioridad (generalmente la de mayor índice) y genera el código binario correspondiente a esa entrada.
Ejemplo práctico:
Considera un codificador 4 a 2 (4 entradas, 2 salidas). Si la entrada '2' (la tercera entrada, indexando desde 0) está activa, la salida sería '10' (2 en binario). Si fuera un codificador de prioridad y tanto la entrada '1' como la '3' estuvieran activas, y la entrada '3' tuviera mayor prioridad, la salida sería '11' (3 en binario).
En resumen, el codificador es una herramienta esencial para convertir información compleja en una forma más manejable, permitiendo que los sistemas digitales procesen datos de manera eficiente.
