Formula De Ley De Biot Savart

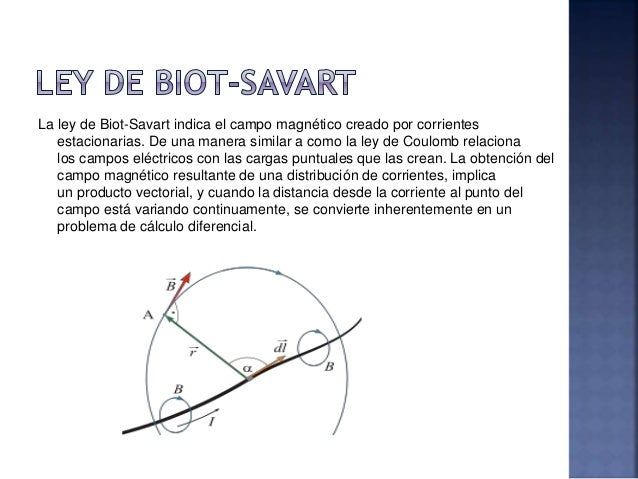

La Ley de Biot-Savart describe el campo magnético dB generado por una pequeña corriente eléctrica I que fluye a través de un elemento de longitud dl en un punto del espacio. En esencia, relaciona la corriente eléctrica con el campo magnético que produce.
La ley establece que la magnitud del campo magnético dB es directamente proporcional a la corriente I, la longitud del elemento dl, y el seno del ángulo θ entre la dirección de la corriente y el vector de posición r desde el elemento de corriente hasta el punto donde se calcula el campo. Es inversamente proporcional al cuadrado de la distancia r entre el elemento de corriente y el punto.

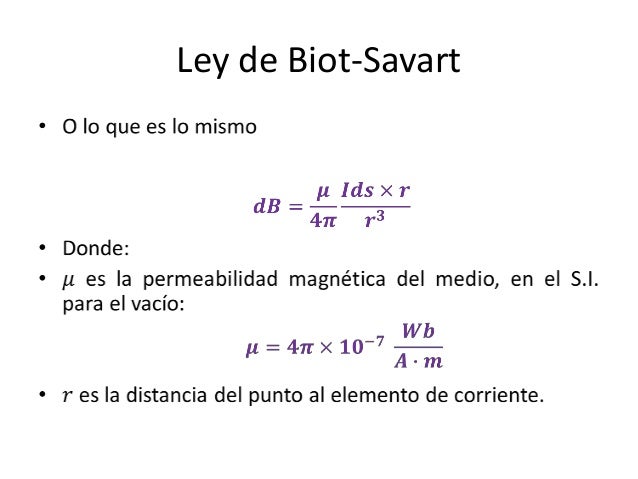

Matemáticamente, la Ley de Biot-Savart se expresa como: dB = (μ₀ / 4π) * (I dl × r̂) / r², donde μ₀ es la permeabilidad magnética del vacío (4π × 10⁻⁷ T⋅m/A) y r̂ es el vector unitario en la dirección de r.
Must Read
Un aspecto crucial es que el campo magnético dB es un vector, y la dirección está dada por el producto vectorial dl × r̂. Esto significa que el campo magnético es perpendicular tanto a la dirección de la corriente (dl) como al vector de posición (r). La regla de la mano derecha es útil para determinar la dirección del campo magnético.
Para encontrar el campo magnético total generado por una corriente distribuida a lo largo de un conductor, es necesario integrar la contribución dB de cada elemento dl a lo largo de la trayectoria de la corriente. Es decir, B = ∫ dB.
Ejemplo 1: Consideremos un segmento corto de alambre recto que lleva una corriente I. La ley de Biot-Savart permite calcular el campo magnético en un punto cercano al alambre, integrando la contribución de cada pequeño segmento del alambre.
Ejemplo 2: El campo magnético en el centro de un bucle circular de radio R que lleva una corriente I se puede calcular utilizando la Ley de Biot-Savart. Debido a la simetría, la integral se simplifica significativamente, resultando en una expresión directa para el campo magnético.
En el mundo real, la Ley de Biot-Savart es fundamental para el diseño de electromagnetos, motores eléctricos y antenas. Comprender cómo las corrientes eléctricas generan campos magnéticos es esencial en muchas aplicaciones de la ingeniería eléctrica y la física.
