¡Hola a todos! Vamos a repasar el Margen de Fase (MF) y el Margen de Ganancia (MG) usando MATLAB. ¡Preparémonos para ese examen!
¿Qué son el Margen de Fase y el Margen de Ganancia?
El MF y el MG son medidas de estabilidad en sistemas de control. Indican qué tan cerca está un sistema de volverse inestable. Cuanto mayores sean el MF y MG, más estable será el sistema. Son herramientas cruciales en el diseño de sistemas de control.

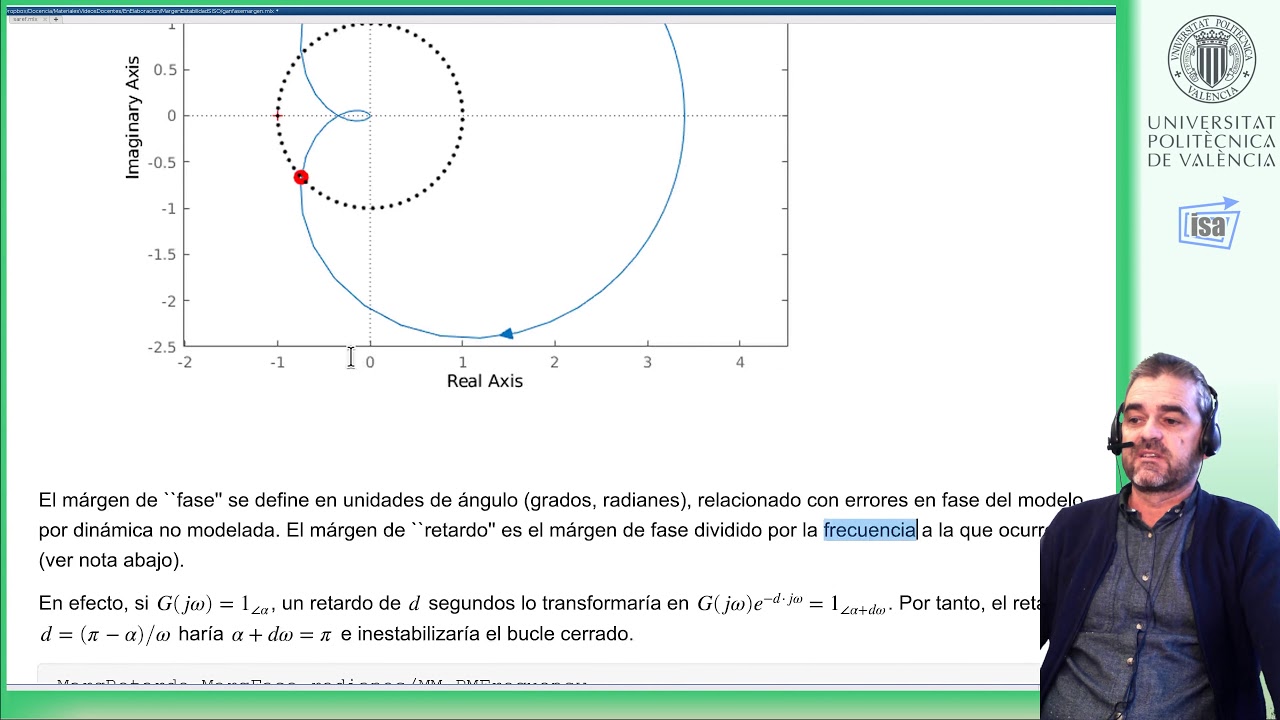

Margen de Fase (MF)
El MF es la cantidad de fase adicional necesaria para llevar la fase de la respuesta en frecuencia a -180 grados. Esto ocurre en la frecuencia de cruce de ganancia. Se expresa en grados. Un MF positivo indica estabilidad.
Must Read
Margen de Ganancia (MG)
El MG es la cantidad de ganancia que se puede aumentar antes de que el sistema se vuelva inestable. Esto ocurre en la frecuencia de cruce de fase. Se expresa en decibelios (dB). Un MG positivo indica estabilidad.
Calculando MF y MG en MATLAB
MATLAB proporciona funciones sencillas para calcular el MF y MG. ¡Veamos cómo se hace! Usaremos la función `margin`.
Usando la función `margin`
Primero, necesitamos definir la función de transferencia del sistema. Podemos usar las funciones `tf` o `zpk` para esto. Luego, llamamos a la función `margin` con la función de transferencia como argumento.
Ejemplo:
num = [1];
den = [1 2 3];
G = tf(num, den);
[Gm, Pm, Wcg, Wcp] = margin(G);
Aquí:
- `G` es la función de transferencia.
- `Gm` es el Margen de Ganancia.
- `Pm` es el Margen de Fase.
- `Wcg` es la frecuencia de cruce de ganancia.
- `Wcp` es la frecuencia de cruce de fase.
¡Así de fácil! MATLAB hace el cálculo por nosotros.
Interpretando los resultados
Una vez que tenemos los valores de MF y MG, ¿qué significan? Generalmente, un MF mayor a 30 grados y un MG mayor a 6 dB se consideran aceptables para la estabilidad del sistema. Sin embargo, estos valores pueden variar según la aplicación específica.
Un MF pequeño indica que el sistema es muy sensible a los cambios en la ganancia o fase. Un MG pequeño indica que el sistema es vulnerable a cambios en la ganancia. En ambos casos, el sistema puede oscilar o volverse inestable.
Ejemplo Práctico
Supongamos que tenemos un sistema con un MF de 45 grados y un MG de 10 dB. Este sistema generalmente se considera estable. Podemos ajustar la ganancia o agregar un compensador para mejorar aún más la estabilidad.
Si el MF fuera de solo 10 grados y el MG de 2 dB, el sistema estaría cerca de la inestabilidad. Necesitaríamos rediseñar el sistema para aumentar el MF y el MG.
Consejos para el examen
Recuerda la definición de MF y MG. Practica calculando el MF y el MG usando MATLAB con diferentes funciones de transferencia. Interpreta los resultados correctamente.
¡No te olvides de las unidades! El MF se mide en grados y el MG en decibelios (dB). Conoce la diferencia entre la frecuencia de cruce de ganancia y la frecuencia de cruce de fase.
Resumen
El Margen de Fase y el Margen de Ganancia son importantes indicadores de estabilidad. MATLAB simplifica su cálculo con la función `margin`. Interpretar estos valores ayuda a diseñar sistemas de control robustos. ¡Mucha suerte en el examen!
