Plano Electrico Con Cuadro De Cargas

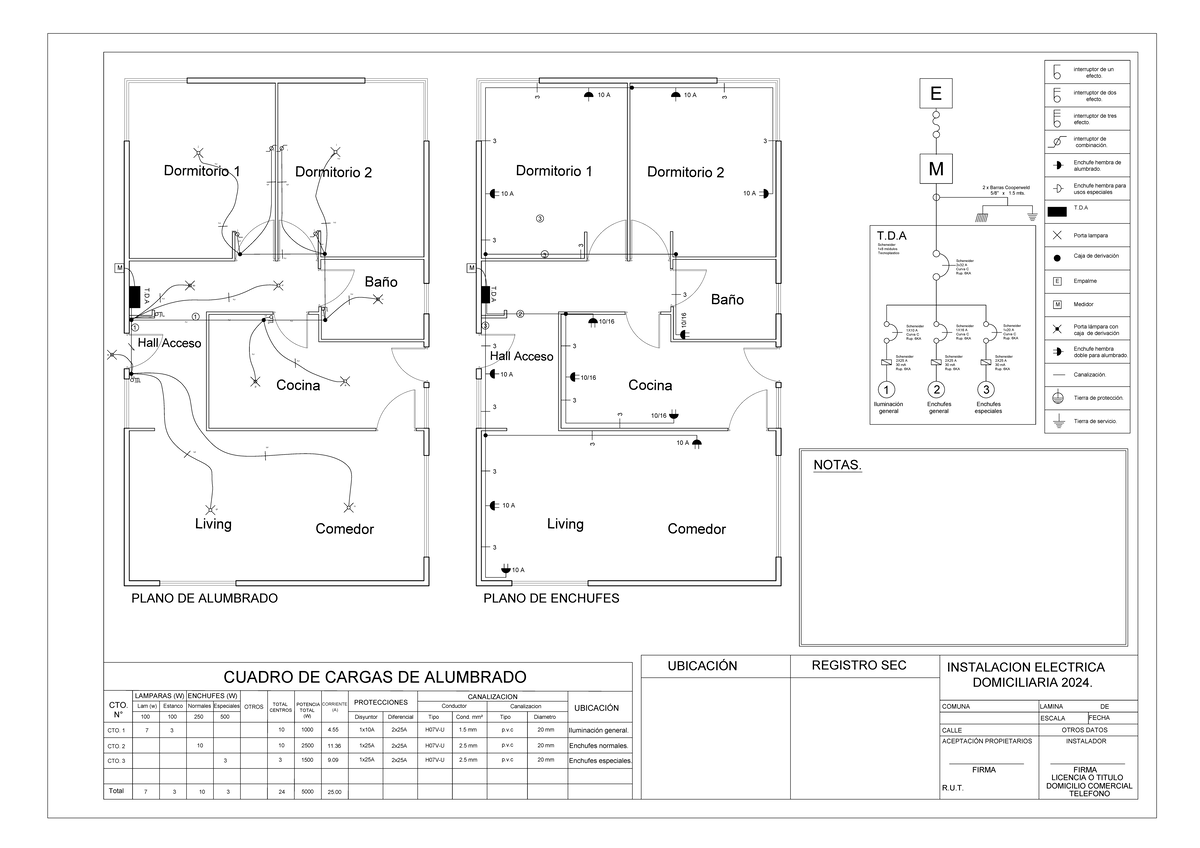

Un plano eléctrico con cuadro de cargas es un diagrama que muestra cómo está conectado el sistema eléctrico de un edificio o casa, y además, detalla cuánta energía consume cada circuito.
¿Qué es un Plano Eléctrico?
Un plano eléctrico es como un mapa del sistema eléctrico. Muestra la ubicación de:
- Cables: Cómo están conectados entre sí.
- Interruptores: Dónde están y cómo controlan las luces y enchufes.
- Enchufes: Dónde se conectan los aparatos.
- Luces: Dónde están ubicadas.
- Paneles eléctricos: El centro de distribución de la energía.
Imagina el plano eléctrico como un mapa del metro, donde cada línea representa un circuito diferente.
Must Read
¿Qué es un Cuadro de Cargas?
El cuadro de cargas es una lista que acompaña al plano eléctrico. Detalla la cantidad de energía que consume cada circuito en el plano. Muestra:
- Circuito: Identifica cada circuito individualmente (ej. Circuito #1, Circuito #2).
- Descripción: Indica qué alimenta ese circuito (ej. Luces de la sala, Enchufes de la cocina).
- Carga: La cantidad de corriente (Amperios - A) que se espera que consuma ese circuito.
Piénsalo como una lista de compras. Cada artículo es un circuito, y la cantidad que necesitas es la carga en amperios.
¿Por qué es importante el Cuadro de Cargas?
El cuadro de cargas es crucial para:
- Seguridad: Asegura que no se sobrecargue ningún circuito. Sobrecargar un circuito puede causar incendios.
- Planificación: Ayuda a determinar si el sistema eléctrico actual puede soportar nuevos aparatos o remodelaciones.
- Solución de problemas: Facilita la identificación de la causa de un cortocircuito o apagón.
- Cumplimiento de normativas: Muchos códigos de construcción requieren un plano eléctrico y cuadro de cargas precisos.
Si el cuadro de cargas muestra que el circuito de la cocina ya está al máximo, no puedes conectar un horno nuevo sin riesgo. Necesitarías añadir un circuito nuevo.
Entendiendo la Carga (Amperios)
La carga se mide en amperios (A). Cada interruptor automático (breaker) en el panel eléctrico tiene una capacidad máxima en amperios. El cuadro de cargas ayuda a asegurar que la carga total en un circuito no exceda la capacidad del interruptor.
Por ejemplo, un interruptor automático de 20A no debería soportar más de 20 amperios de carga continua. Si el cuadro de cargas muestra una carga prevista de 18A para ese circuito, aún tienes un pequeño margen de seguridad.
¿Quién Necesita un Plano Eléctrico con Cuadro de Cargas?
Electricistas, arquitectos, constructores, inspectores de edificios, e incluso propietarios de viviendas pueden beneficiarse de un plano eléctrico y cuadro de cargas. Es una herramienta fundamental para mantener un sistema eléctrico seguro y eficiente.
Si estás haciendo renovaciones o añadiendo nuevos aparatos, consulta con un electricista calificado para que revise o actualice tu plano eléctrico y cuadro de cargas.
