Programa Para Calcular La Resistencia Total De Un Circuito
Este artículo está diseñado para ayudarte a comprender y calcular la resistencia total en circuitos eléctricos. Te guiaré paso a paso, con ejemplos prácticos.
¿Qué es la Resistencia?
La resistencia es la oposición que un material ofrece al flujo de corriente eléctrica. Se mide en ohmios (Ω). Piensa en ella como una tubería estrecha que dificulta el paso del agua. Cuanto mayor sea la resistencia, menor será la corriente que puede fluir.
Cada componente en un circuito, como las bombillas o los resistores, ofrece cierta resistencia. Incluso los cables tienen una pequeña resistencia. La resistencia es crucial para controlar el flujo de corriente y proteger los componentes del circuito.
Must Read
Tipos de Circuitos: Serie y Paralelo
Existen principalmente dos tipos de circuitos: circuitos en serie y circuitos en paralelo. Cada uno tiene una forma diferente de calcular la resistencia total.
Circuitos en Serie
En un circuito en serie, los componentes están conectados uno tras otro, en una sola trayectoria. La corriente eléctrica fluye a través de cada componente en secuencia. Piensa en una fila de personas tomadas de la mano; todos forman parte de la misma cadena.
Para calcular la resistencia total (RT) en un circuito en serie, simplemente sumamos todas las resistencias individuales. La fórmula es: RT = R1 + R2 + R3 + ... + Rn. Es decir, sumamos el valor de todas las resistencias conectadas en serie.
Por ejemplo, si tenemos tres resistores en serie con resistencias de 10 Ω, 20 Ω y 30 Ω, la resistencia total sería: RT = 10 Ω + 20 Ω + 30 Ω = 60 Ω.

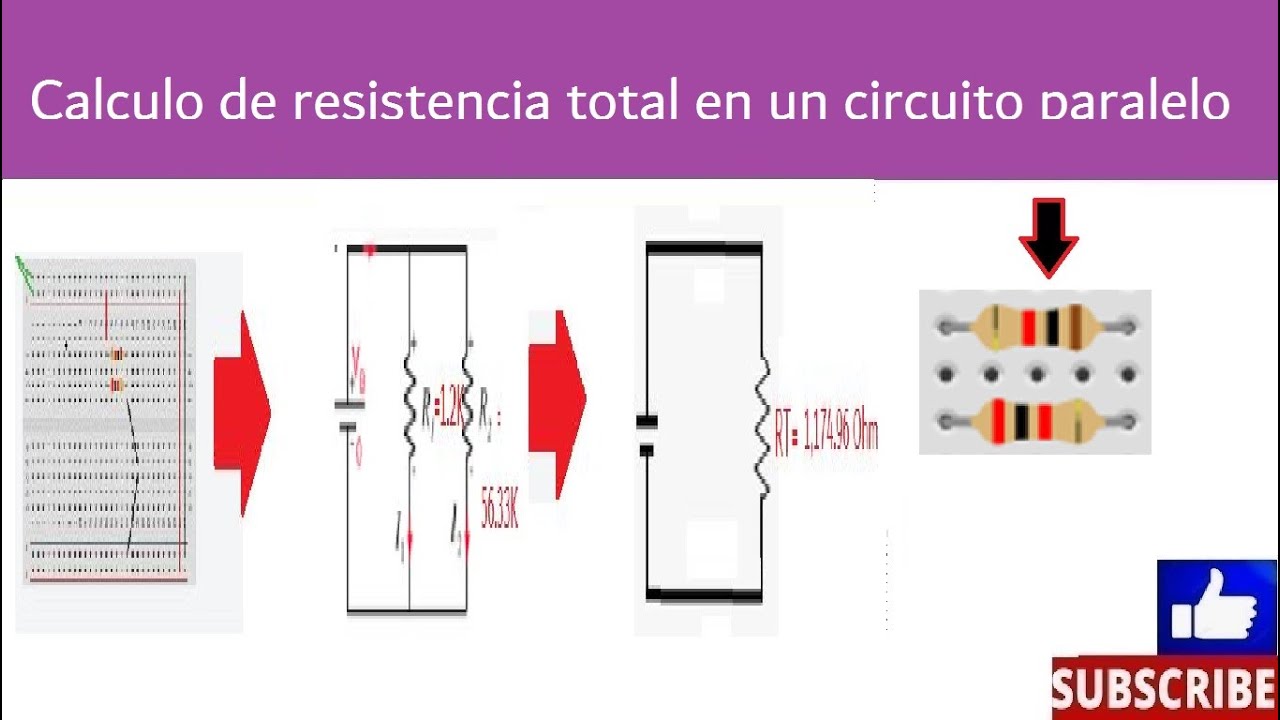

Circuitos en Paralelo
En un circuito en paralelo, los componentes están conectados en múltiples trayectorias, permitiendo que la corriente se divida entre ellos. Imagina varias carreteras que conectan dos puntos; los coches pueden elegir diferentes rutas.
El cálculo de la resistencia total en un circuito en paralelo es un poco más complejo. Se utiliza la siguiente fórmula: 1/RT = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn. Después de calcular el valor de 1/RT, se debe invertir el resultado para obtener RT.
Por ejemplo, si tenemos dos resistores en paralelo con resistencias de 20 Ω y 30 Ω, el cálculo sería: 1/RT = 1/20 Ω + 1/30 Ω = 3/60 Ω + 2/60 Ω = 5/60 Ω. Por lo tanto, RT = 60/5 Ω = 12 Ω.
Ejemplos Prácticos
Luces Navideñas: Las luces navideñas más antiguas suelen estar cableadas en serie. Si una bombilla se funde, todo el circuito se interrumpe. Las luces más modernas utilizan circuitos en paralelo, por lo que si una bombilla falla, las demás siguen encendidas.
Electrodomésticos: En un hogar, los electrodomésticos están conectados en paralelo. Esto permite que cada aparato funcione independientemente de los demás. Si uno falla, no afecta al funcionamiento de los demás.
Placas de Circuitos: Las placas de circuitos en dispositivos electrónicos contienen tanto conexiones en serie como en paralelo. Los ingenieros diseñan cuidadosamente estos circuitos para lograr el funcionamiento deseado del dispositivo.
Programa para Calcular la Resistencia Total
Para calcular la resistencia total, puedes usar una calculadora o un programa. Hay muchos programas y aplicaciones en línea que facilitan este cálculo. Simplemente ingresas los valores de las resistencias y el tipo de circuito (serie o paralelo), y el programa te dará el resultado.
Además, puedes usar hojas de cálculo como Excel o Google Sheets para crear tus propias calculadoras de resistencia. Esto te permite personalizar el cálculo y entender mejor las fórmulas.
Conclusión
Comprender cómo calcular la resistencia total es fundamental para trabajar con circuitos eléctricos. Con la práctica y el uso de las fórmulas correctas, puedes analizar y diseñar circuitos de manera efectiva. Recuerda la diferencia clave entre circuitos en serie y en paralelo, y aplica las fórmulas correspondientes.
