Que Es El Estado Limite De Falla

¿Alguna vez te has preguntado qué pasaría si una estructura, como un puente o un edificio, fallara? Aquí es donde entra el concepto de Estado Límite de Falla (ELU). Piénsalo como la línea roja que no quieres cruzar, el punto donde algo deja de ser seguro y útil.

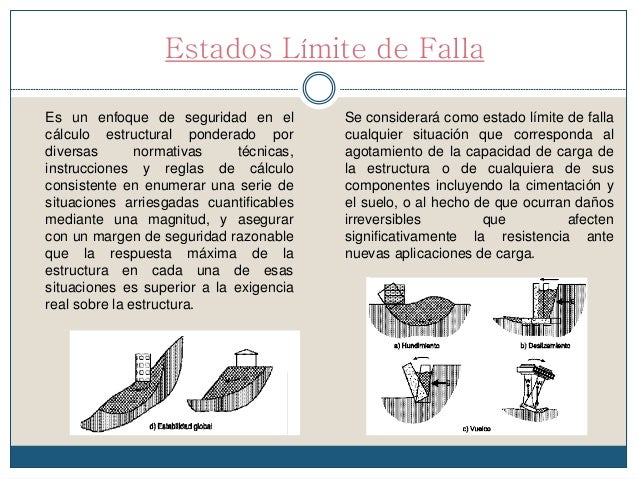

Entendiendo el Estado Límite de Falla (ELU)

El ELU representa el punto en el que una estructura ya no puede soportar las cargas para las que fue diseñada. Imagina un elástico que estiras. Al principio, se estira y vuelve a su forma original. Pero si lo estiras demasiado, se rompe. El punto de ruptura es similar al ELU de una estructura.

Visualiza un puente. Está diseñado para soportar el peso de los vehículos que lo cruzan. Si el puente se deforma tanto que se derrumba bajo el peso de un camión, ha alcanzado su ELU. Ya no cumple su función de manera segura.

Tipos de Fallas

Las fallas pueden ocurrir de diferentes maneras. Aquí hay algunos ejemplos:

• Falla por Resistencia: Esto sucede cuando el material de la estructura simplemente se rompe. Piensa en una cuerda que se rompe por exceso de peso. Es una falla directa del material.
• Falla por Pandeo: Esto ocurre en elementos delgados a compresión, como columnas. Imagina una lata de refresco vacía. Si la presionas desde arriba, se dobla y colapsa. Esto es pandeo.
• Falla por Fatiga: Ocurre cuando una estructura se somete a ciclos repetidos de carga y descarga. Piensa en doblar un clip una y otra vez. Eventualmente, se romperá, incluso si nunca aplicaste mucha fuerza. Esto es fatiga.
• Falla por Vuelco: Esto sucede cuando una estructura pierde estabilidad y se cae. Imagina una torre de bloques mal construida que se inclina y se derrumba. Es una falla por inestabilidad.

Importancia del ELU

Comprender y considerar el ELU es crucial para la seguridad. Los ingenieros utilizan cálculos y simulaciones para asegurarse de que las estructuras puedan soportar cargas extremas, como terremotos o fuertes vientos, con un margen de seguridad adecuado. Este margen de seguridad se conoce como factor de seguridad.

Piensa en un edificio. Los ingenieros deben asegurarse de que pueda soportar el peso de las personas, los muebles y la nieve en el techo. También deben considerar eventos raros pero posibles, como un terremoto. El diseño debe asegurar que la estructura no alcance su ELU incluso en estas condiciones extremas.

Factores de Seguridad

Los factores de seguridad son como redes de seguridad adicionales. Incrementan la capacidad de la estructura más allá de lo que se espera que soporte normalmente. Estos factores toman en cuenta incertidumbres en los materiales, las cargas y los métodos de cálculo. Es como darle un margen extra a una receta por si te equivocas con un ingrediente.

Por ejemplo, si un puente está diseñado para soportar un peso máximo de 10 toneladas, los ingenieros podrían usar un factor de seguridad de 2. Esto significa que, en teoría, el puente podría soportar hasta 20 toneladas antes de alcanzar su ELU. Este margen extra ayuda a proteger contra errores de cálculo o imprevistos.

En Resumen

El Estado Límite de Falla (ELU) es un concepto fundamental en ingeniería estructural. Representa el punto en el que una estructura deja de ser segura y funcional. Comprender el ELU, los tipos de fallas y los factores de seguridad es esencial para diseñar estructuras seguras y duraderas. Recuerda que el ELU es la línea roja que los ingenieros se esfuerzan por evitar para garantizar nuestra seguridad.
