Tipos De Formatos De Dibujo Técnico
El formato de dibujo técnico es el tamaño y diseño estandarizado de una hoja donde se crea un dibujo técnico. Piensa en él como el lienzo de un artista, pero con reglas específicas.
Formatos Normalizados: Serie A

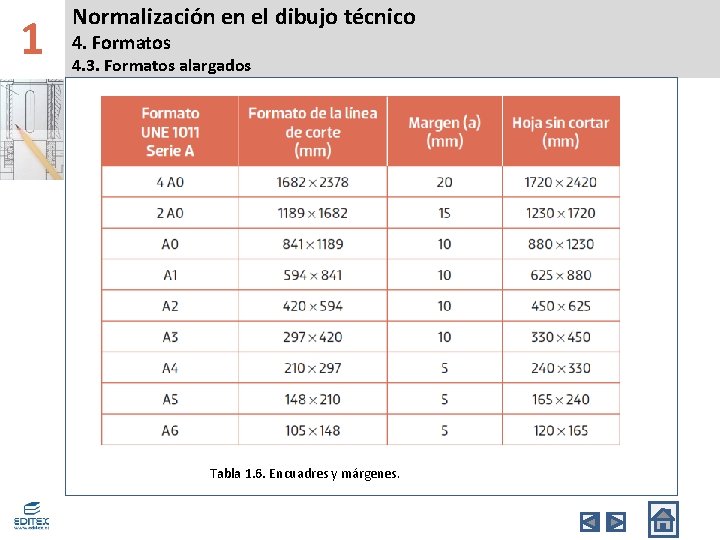

La serie A es el conjunto de formatos más común. El tamaño de referencia es el A0. Imagina una hoja gigante de 841 mm x 1189 mm. Todos los demás formatos se derivan de este.

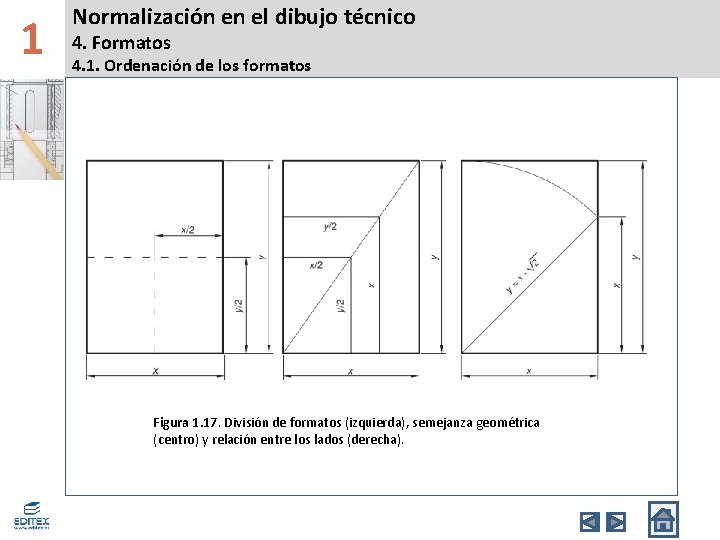

Si divides un A0 por la mitad, obtienes un A1. Si divides un A1 por la mitad, obtienes un A2, y así sucesivamente. Este sistema hace que sea muy fácil escalar y reproducir los dibujos.
Must Read
Ejemplo: Un A4 (210 mm x 297 mm) es el tamaño típico de una hoja de papel que usas para imprimir documentos en casa. Un A3 es el doble de grande que un A4.
Otros Formatos: Serie B y C
Aunque la serie A es la más popular, existen las series B y C. Estas series se utilizan para propósitos específicos, como sobres y carteles.
La serie B es un poco más grande que la serie A correspondiente. Por ejemplo, un B4 es un poco mayor que un A4. La serie C se utiliza principalmente para sobres diseñados para contener hojas de la serie A. Un sobre C4 está diseñado para contener una hoja A4 doblada por la mitad.
Márgenes y Cajetín
Además del tamaño de la hoja, los formatos de dibujo técnico también especifican los márgenes. Estos son los espacios en blanco alrededor del borde del dibujo.
También es crucial el cajetín o cuadro de rotulación. Este pequeño recuadro, generalmente ubicado en la esquina inferior derecha, contiene información importante sobre el dibujo: título, número de plano, escala, nombre del dibujante, fecha, etc.
Importancia de la Estandarización
La estandarización de los formatos es vital en el dibujo técnico. Permite que personas de diferentes lugares y con diferentes conocimientos puedan entender y trabajar con el mismo dibujo. Facilita la reproducción, el archivo y la comunicación de la información.
Imagina que un arquitecto usa un formato diferente al del ingeniero civil. La confusión y los errores serían inevitables. La estandarización previene estos problemas.
Elección del Formato Correcto
La elección del formato depende de la complejidad y el tamaño del dibujo. Para dibujos sencillos, un A4 o A3 puede ser suficiente. Para proyectos más grandes y detallados, se necesitará un A2, A1 o incluso un A0.
En resumen, el formato de dibujo técnico es mucho más que el tamaño de una hoja de papel. Es un sistema cuidadosamente diseñado para garantizar la precisión, la claridad y la comunicabilidad de la información técnica. Conocer los diferentes formatos y sus usos te permitirá crear dibujos profesionales y comprensibles.
