Como Sacar La Intensidad Total De Un Circuito Mixto

¿Te preguntas cómo sacar la intensidad total de un circuito mixto? ¡Estás en el lugar correcto! Un circuito mixto combina elementos en serie y en paralelo. Calcular la intensidad total requiere unos cuantos pasos, pero no te preocupes, ¡lo haremos fácil!

Paso 1: Simplifica el Circuito

Primero, simplificaremos el circuito. Identifica las secciones en serie y en paralelo. Recuerda que en un circuito en serie, la corriente es la misma a través de todos los componentes. En un circuito paralelo, el voltaje es el mismo.

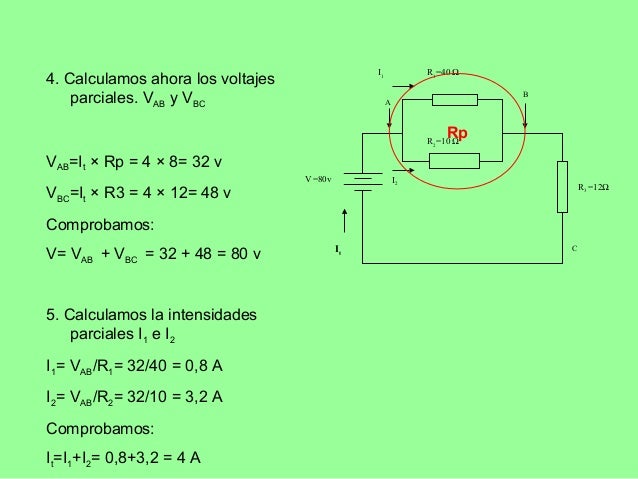

Ejemplo: Imagina un circuito con dos resistencias (R1 y R2) en paralelo, y ese bloque en paralelo está en serie con otra resistencia (R3).

Paso 2: Calcula la Resistencia Equivalente (Req) de la Parte en Paralelo

Para la parte en paralelo (R1 y R2 en nuestro ejemplo), usaremos la fórmula: 1/Req = 1/R1 + 1/R2. Una vez que obtengas el resultado, ¡no olvides invertirlo! Req = 1 / (1/R1 + 1/R2).

Ejemplo Continuado: Si R1 = 6 ohms y R2 = 3 ohms, entonces 1/Req = 1/6 + 1/3 = 1/6 + 2/6 = 3/6 = 1/2. Por lo tanto, Req (de la sección paralela) = 2 ohms.

Paso 3: Calcula la Resistencia Equivalente Total (Req Total)

Ahora que tienes la resistencia equivalente de la parte en paralelo, puedes sumarla a las resistencias en serie. En nuestro ejemplo, Req (del circuito paralelo) está en serie con R3. Simplemente súmalas: Req Total = Req (paralelo) + R3.

Ejemplo Continuado: Si R3 = 4 ohms, entonces Req Total = 2 ohms (paralelo) + 4 ohms = 6 ohms.

Paso 4: Aplica la Ley de Ohm

¡Aquí viene la estrella del espectáculo: la Ley de Ohm! La fórmula es V = I * R, donde V es el voltaje, I es la intensidad (corriente), y R es la resistencia. Queremos encontrar I, así que la fórmula se convierte en: I = V / R.

Usa el voltaje total del circuito (V Total) y la resistencia equivalente total (Req Total) que calculaste en el paso anterior. ¡Esto te dará la intensidad total del circuito (I Total)!

Ejemplo Continuado: Si el voltaje total del circuito es 12 voltios, entonces I Total = V Total / Req Total = 12 voltios / 6 ohms = 2 amperios.

Resumen

1. Simplifica: Identifica partes en serie y paralelo.
2. Req Paralelo: Calcula la resistencia equivalente de la parte en paralelo.
3. Req Total: Suma las resistencias en serie y la Req del paralelo.
4. Ley de Ohm: I Total = V Total / Req Total.

¡Y ahí lo tienes! Siguiendo estos pasos, puedes calcular la intensidad total de cualquier circuito mixto. Recuerda practicar con diferentes ejemplos para dominar el concepto. ¡Mucha suerte!
