Impedancia De Entrada Y Salida De Un Amplificador
La impedancia de entrada y la impedancia de salida son conceptos cruciales para comprender el comportamiento y la interconexión de los amplificadores. Entender estas características permite optimizar la transferencia de señal y evitar problemas de distorsión o pérdida de potencia.
¿Qué es la Impedancia?
La impedancia es la oposición total que un circuito presenta al flujo de corriente alterna (CA). No solo incluye la resistencia (oposición al flujo de corriente continua - CC), sino también la reactancia, que es la oposición debido a capacitancias e inductancias. Se mide en ohmios (Ω).

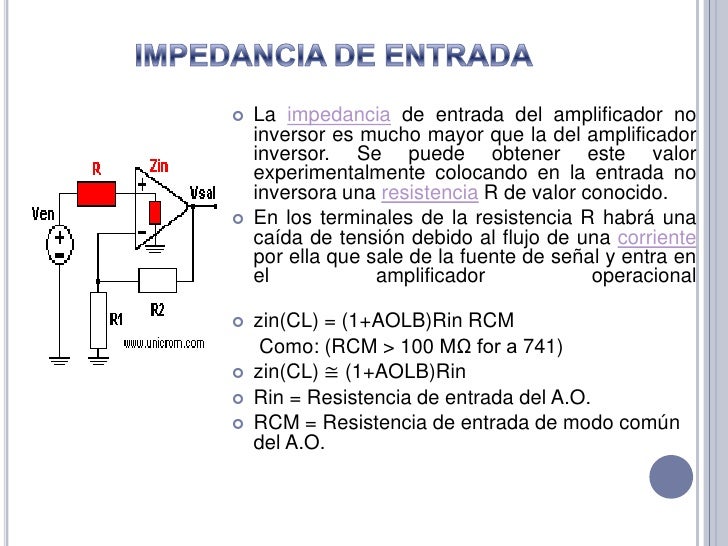

Impedancia de Entrada (Zin)
La impedancia de entrada (Zin) de un amplificador es la impedancia "vista" por la fuente de señal conectada a su entrada. En otras palabras, es la resistencia que la fuente de señal "siente" al conectarse al amplificador. Idealmente, queremos que la Zin sea alta.
Must Read
Una Zin alta significa que el amplificador demanda poca corriente de la fuente de señal. Esto previene la "carga" de la fuente, lo que podría disminuir el voltaje de la señal y distorsionarla. Imaginen un río que fluye: si el amplificador es un molino de agua, una Zin alta sería como un molino que necesita muy poca agua para funcionar, perturbando mínimamente el flujo del río.
Ejemplos de valores típicos de Zin para diferentes tipos de amplificadores: * Amplificador operacional (Op-Amp): Muy alta (Megaohmios) * Amplificador de audio de baja potencia: Miles de ohmios (KΩ) * Amplificador de RF (Radiofrecuencia): 50 o 75 ohmios (diseñado para coincidir con la impedancia de las antenas y cables).
Impedancia de Salida (Zout)
La impedancia de salida (Zout) de un amplificador es la impedancia "vista" por la carga conectada a su salida. Es la impedancia interna del amplificador actuando como una fuente de señal. Idealmente, queremos que la Zout sea baja.
Una Zout baja asegura que el voltaje de la señal amplificada no se vea afectado significativamente por los cambios en la carga conectada. Esto permite que el amplificador entregue la máxima potencia a la carga. Volviendo al ejemplo del río y el molino, una Zout baja significaría que el molino puede suministrar agua a otros dispositivos (la carga) sin que esto afecte su propio funcionamiento.
Ejemplos de valores típicos de Zout: * Amplificador operacional (Op-Amp): Muy baja (fracciones de ohmio) * Amplificador de audio de potencia: Pocos ohmios (Ω) * Amplificador de RF (Radiofrecuencia): 50 o 75 ohmios (diseñado para coincidir con la impedancia de las antenas y cables).

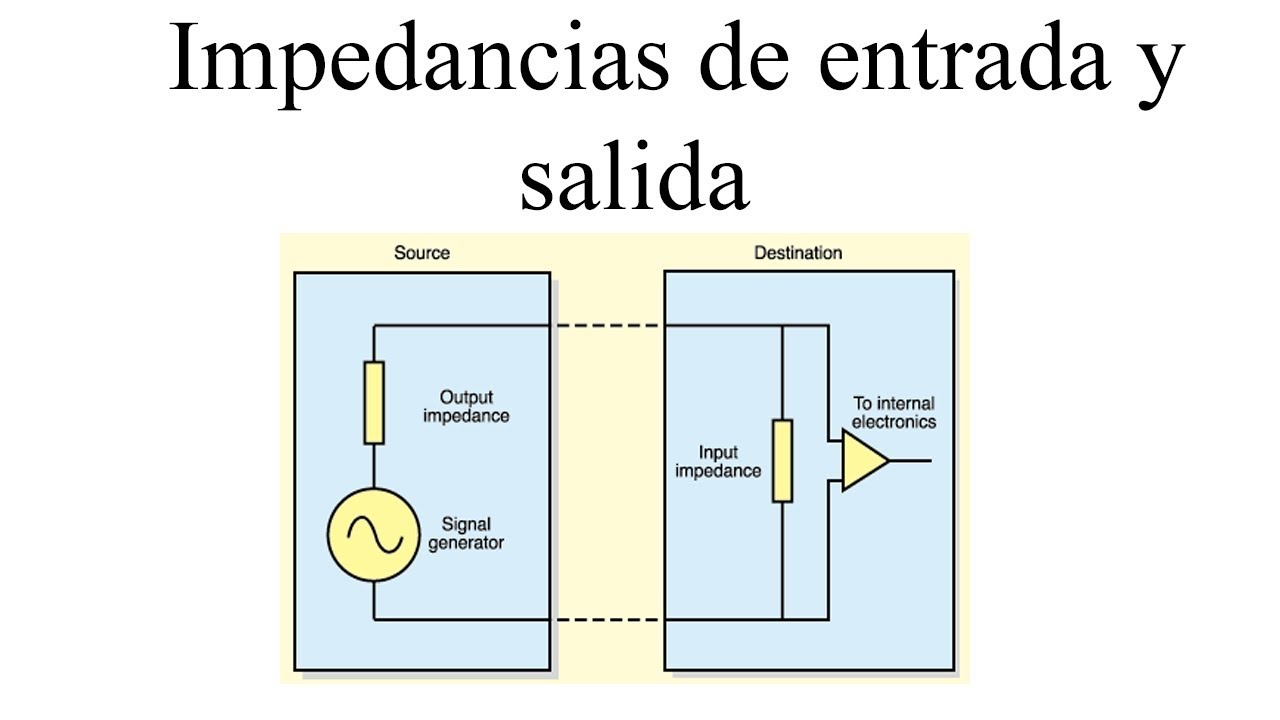

Apareamiento de Impedancias
El apareamiento de impedancias es la técnica de diseñar o seleccionar componentes para que la Zout de una fuente sea igual a la Zin de la carga. Aunque no siempre buscamos la igualdad en el caso de amplificadores de audio o instrumentación (donde preferimos Zin alta y Zout baja), es crucial para la máxima transferencia de potencia en aplicaciones de RF, como la transmisión de señales de radio.
En RF, una falta de coincidencia de impedancias puede causar que la señal se refleje de vuelta a la fuente, reduciendo la potencia entregada a la carga (la antena) y potencialmente dañando el amplificador. Se utilizan circuitos de adaptación de impedancia (como redes de adaptación L, transformadores, etc.) para solucionar estos problemas.
Importancia Práctica
En la práctica, la Zin y la Zout influyen en la selección de cables, conectores y la configuración general del sistema. Ignorar estas características puede resultar en señales débiles, ruido excesivo, distorsión o incluso daños al equipo. Comprender estos conceptos es fundamental para diseñar sistemas de audio, comunicación y medición electrónicos eficientes y confiables.
